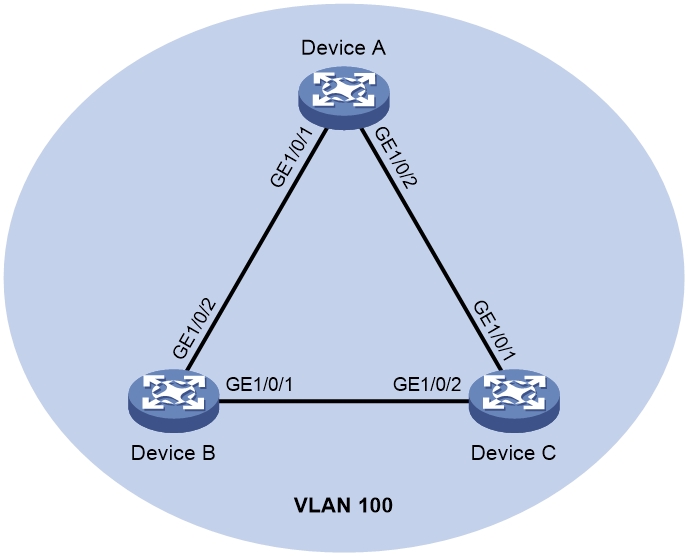

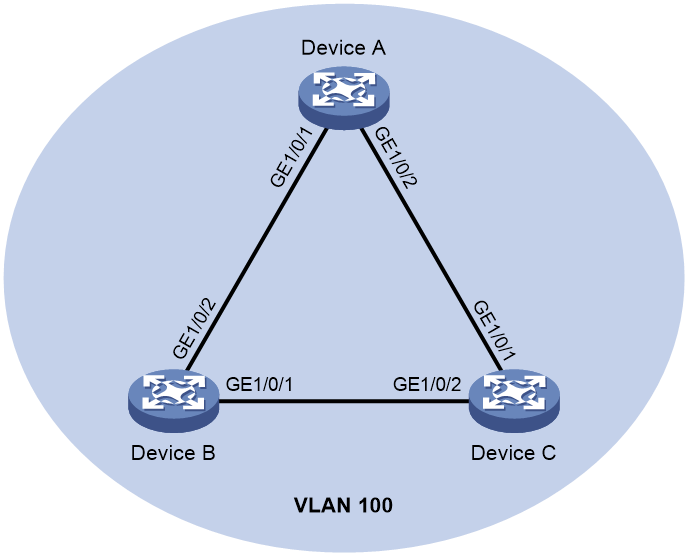

# 9.环路检测配置举例 ## 1. 环路检测 ### 1.1 环路检测简介 #### 1.1.1 环路检测产生背景 环路检测能够及时发现二层网络中的环路，通过周期性的检查，使网络中出现环路时能及时通知用户检查网络连接和配置情况。当网络中出现环路时，环路检测机制通过生成日志信息来通知用户，并可根据用户事先的配置来选择是否关闭出现环路的端口。 #### 1.1.2 环路检测报文 设备通过发送环路检测报文并检测其是否返回本设备（不要求收、发端口为同一端口）以确认是否存在环路。若某端口收到了由本设备发出的环路检测报文，就认定该端口所在链路存在环路。 #### 1.1.3 环路检测时间间隔 由于网络时刻处于变化中，因此环路检测是一个持续的过程，它以一定的时间间隔发送环路检测报文来确定各端口是否出现环路、以及存在环路的端口上是否已消除环路等，这个时间间隔就称为环路检测的时间间隔。 #### 1.1.4 环路检测处理模式 环路检测的处理模式是指当系统检测到端口出现环路时的处理方式，包括以下几种： * Block模式：当系统检测到端口出现环路时，除了生成日志信息外，还会禁止端口学习MAC地址并将端口阻塞。 * No-learning模式：当系统检测到端口出现环路时，除了生成日志信息外，还会禁止端口学习MAC地址。 * Shutdown模式：当系统检测到端口出现环路时，除了生成日志信息外，还会自动关闭该端口，使其不能收发任何报文。 缺省情况下，系统不采用上述任何一种模式，当系统检测到端口出现环路时，除了生成日志信息外不对该端口进行任何处理。 #### 1.1.5 端口状态自动恢复 在Block模式和No-learning模式下，当设备检测到某端口出现环路后，若在三倍的环路检测时间间隔内仍未收到环路检测报文，就认为该端口上的环路已消除，自动将该端口恢复为正常转发状态，并通知给用户。这个过程就是端口状态的自动恢复过程。 在Shutdown模式下，出现环路的端口先被自动关闭，然后在**shutdown-interval**命令（请参考“基础配置命令参考”中的“设备管理”）所配置的时间之后自动恢复。如果此时环路尚未消除，该端口将被再次关闭，然后恢复……如此往复直至环路消除。 ``` 当网络中存在环路时，为防止大量报文的冲击，设备会丢弃部分报文。而如果环路检测报文也被丢弃，设备在端口状态自动恢复功能的作用下会误判定环路已消除。在这种情况下，建议将环路检测的处理模式配置为Shutdown模式，或当设备提示出现环路时通过手工排查来消除环路。 ``` ## 2. 环路检测典型配置举例 ### 2.1 环路检测基本功能配置举例 #### **1. 组网需求** · 三台设备Device A、Device B和Device C组成一个物理上的环形网络。 · 通过在Device A上配置环路检测功能，使系统能够自动关闭Device A上出现环路的端口，并通过打印日志信息来通知用户检查网络。 #### **2. 组网图** 图1-3 环路检测基本功能配置组网图 ![img](https://pic.chjina.com/2023/07/25/20230531_9120074_x_Img_x_png_4_1858327_30005_0.png) ‌ #### **3. 配置步骤** (1) 配置Device A \# 创建VLAN 100，并全局开启该VLAN内的环路检测功能。 ``` system-view [DeviceA] vlan 100 [DeviceA–vlan100] quit [DeviceA] loopback-detection global enable vlan 100 ``` \# 配置端口GigabitEthernet1/0/1和GigabitEthernet1/0/2为Trunk类型，并允许VLAN 100通过。 ``` [DeviceA] interface gigabitethernet 1/0/1 [DeviceA-GigabitEthernet1/0/1] port link-type trunk [DeviceA-GigabitEthernet1/0/1] port trunk permit vlan 100 [DeviceA-GigabitEthernet1/0/1] quit [DeviceA] interface gigabitethernet 1/0/2 [DeviceA-GigabitEthernet1/0/2] port link-type trunk [DeviceA-GigabitEthernet1/0/2] port trunk permit vlan 100 [DeviceA-GigabitEthernet1/0/2] quit ``` \# 全局配置环路检测的处理模式为Shutdown模式。 ``` [DeviceA] loopback-detection global action shutdown ``` \# 配置环路检测的时间间隔为35秒。 ``` [DeviceA] loopback-detection interval-time 35 ``` (2) 配置Device B \# 创建VLAN 100。 ``` system-view [DeviceB] vlan 100 [DeviceB–vlan100] quit ``` \# 配置端口GigabitEthernet1/0/1和GigabitEthernet1/0/2为Trunk类型，并允许VLAN 100通过。 ``` [DeviceB] interface gigabitethernet 1/0/1 [DeviceB-GigabitEthernet1/0/1] port link-type trunk [DeviceB-GigabitEthernet1/0/1] port trunk permit vlan 100 [DeviceB-GigabitEthernet1/0/1] quit [DeviceB] interface gigabitethernet 1/0/2 [DeviceB-GigabitEthernet1/0/2] port link-type trunk [DeviceB-GigabitEthernet1/0/2] port trunk permit vlan 100 [DeviceB-GigabitEthernet1/0/2] quit ``` (3) 配置Device C \# 创建VLAN 100。 ``` system-view [DeviceC] vlan 100 [DeviceC–vlan100] quit ``` \# 配置端口GigabitEthernet1/0/1和GigabitEthernet1/0/2为Trunk类型，并允许VLAN 100通过。 ``` [DeviceC] interface gigabitethernet 1/0/1 [DeviceC-GigabitEthernet1/0/1] port link-type trunk [DeviceC-GigabitEthernet1/0/1] port trunk permit vlan 100 [DeviceC-GigabitEthernet1/0/1] quit [DeviceC] interface gigabitethernet 1/0/2 [DeviceC-GigabitEthernet1/0/2] port link-type trunk [DeviceC-GigabitEthernet1/0/2] port trunk permit vlan 100 [DeviceC-GigabitEthernet1/0/2] quit ``` #### **4. 验证配置** 当配置完成后，系统在一个环路检测时间间隔内在Device A的端口GigabitEthernet1/0/1和GigabitEthernet1/0/2上都检测到了环路，于是将这两个端口自动关闭，并打印了如下日志信息： ``` [DeviceA] %Feb 24 15:04:29:663 2013 DeviceA LPDT/4/LPDT_LOOPED: A loop was detected on GigabitEthernet1/0/1. %Feb 24 15:04:29:664 2013 DeviceA LPDT/4/LPDT_VLAN_LOOPED: A loop was detected on GigabitEthernet1/0/1 in VLAN 100. %Feb 24 15:04:29:667 2013 DeviceA LPDT/4/LPDT_LOOPED: A loop was detected on GigabitEthernet1/0/2. %Feb 24 15:04:29:668 2013 DeviceA LPDT/4/LPDT_VLAN_LOOPED: A loop was detected on GigabitEthernet1/0/2 in VLAN 100. %Feb 24 15:04:44:243 2013 DeviceA LPDT/5/LPDT_VLAN_RECOVERED: A loop was removed on GigabitEthernet1/0/1 in VLAN 100. %Feb 24 15:04:44:243 2013 DeviceA LPDT/5/LPDT_RECOVERED: All loops were removed on GigabitEthernet1/0/1. %Feb 24 15:04:44:248 2013 DeviceA LPDT/5/LPDT_VLAN_RECOVERED: A loop was removed on GigabitEthernet1/0/2 in VLAN 100. %Feb 24 15:04:44:248 2013 DeviceA LPDT/5/LPDT_RECOVERED: All loops were removed on GigabitEthernet1/0/2. ``` 使用**display loopback-detection**命令可以查看Device A上环路检测的配置和运行情况： \# 显示Device A上环路检测的配置和运行情况。 ``` [DeviceA] display loopback-detection Loop detection is enabled. Loop detection interval is 35 second(s). Loop is detected on following interfaces: Interface Action mode VLANs GigabitEthernet1/0/1 Shutdown 100 GigabitEthernet1/0/2 Shutdown 100 ``` 由此可见，Device A上显示在端口GigabitEthernet1/0/1和GigabitEthernet1/0/2上检测到环路，由于环路检测功能运行在Shutdown模式下，端口GigabitEthernet1/0/1和GigabitEthernet1/0/2上出现环路后均已被自动关闭，因此设备打印的日志信息显示这两个端口上的环路已消除。此时，使用**display interface**命令分别查看Device A上端口GigabitEthernet1/0/1和GigabitEthernet1/0/2的状态信息： \# 显示Device A上端口GigabitEthernet1/0/1的状态信息。 ``` [DeviceA] display interface gigabitethernet 1/0/1 GigabitEthernet1/0/1 current state: DOWN (Loopback detection down) ... ``` \# 显示Device A上端口GigabitEthernet1/0/2的状态信息。 ``` [DeviceA] display interface gigabitethernet 1/0/2 GigabitEthernet1/0/2 current state: DOWN (Loopback detection down) ... ``` 由此可见，端口GigabitEthernet1/0/1和GigabitEthernet1/0/2均已被环路检测模块自动关闭。 引用： {% embed url="" %} {% embed url="" %} --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://docs.chjina.com/it-zhi-shi-ku/lu-you-jiao-huan/hua-san/9.-huan-lu-jian-ce-pei-zhi-ju-li.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
