Ctrl+H RAID配置
服务器型号:NF5280M4
Ctrl+H RAID卡配置步骤
说明
本手册适用于LSI芯片Raid卡
包括但不限于Inspur 2008/2108 Raid卡、LSI 9240/9260/9261/ 9271 等Raid卡。
不同型号的Raid卡在某些功能上的支持性不同(例如Inspur2008 Raid卡需要有授权才支持Raid5),具体因您的配置而定。
一、Raid配置与管理
1.查看raid状态

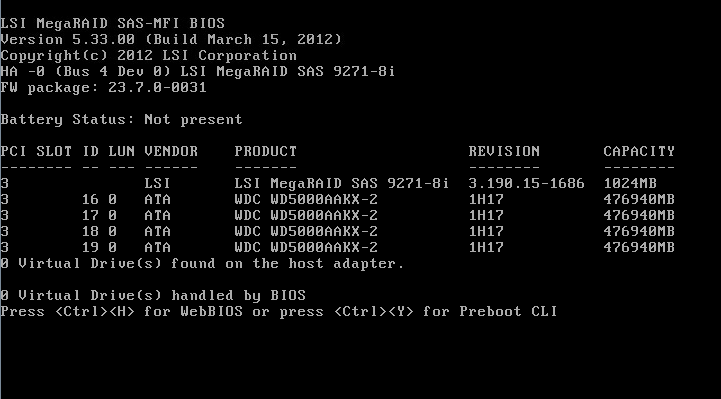

服务器开机自检到浪潮logo画面后,下一步就会进入Raid卡自检过程,此时显示器上会出现Ctrl -H提示,如下图:

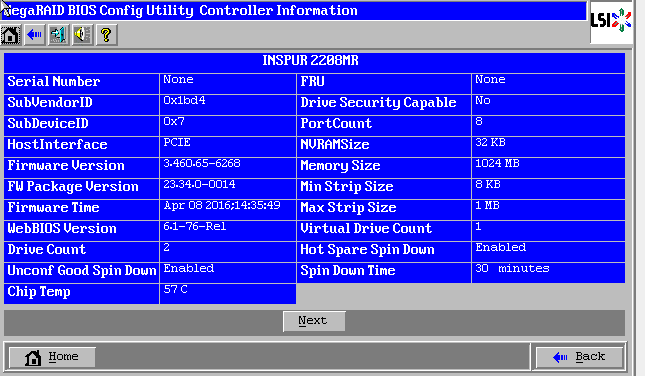

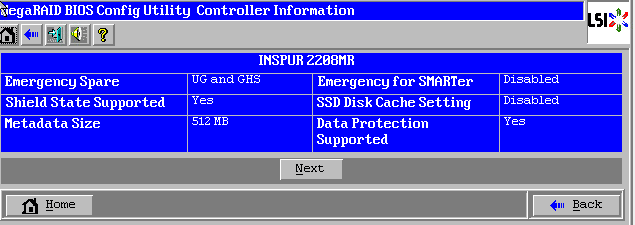

按下Ctrl -H组合键后,自检完成就会进入Raid卡配置界面,如下图。在这里可以看到Raid卡的型号和Firmware固件版本,点击【Start】按钮进入Raid卡主页。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh1-1.png&width=768&dpr=4&quality=100&sign=317625f&sv=1)

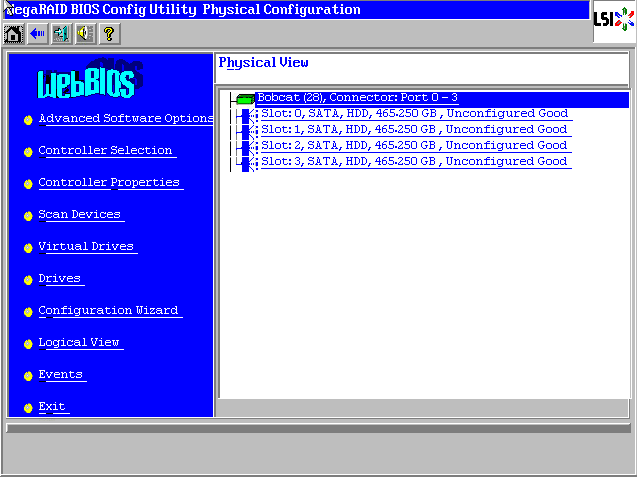

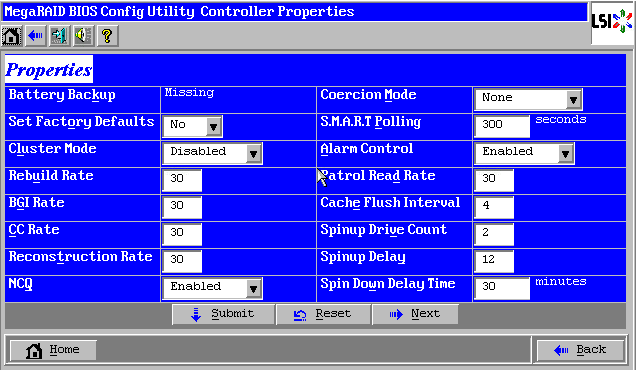

Raid卡首页叫作WebBIOS,如下图。左侧是功能菜单,右侧可以看到所有物理磁盘,本例安装了4块500G硬盘,后面所有的配置都可以在这里完成!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh02.png&width=768&dpr=4&quality=100&sign=ddf559ec&sv=1)
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH03.png&width=768&dpr=4&quality=100&sign=6cf7d935&sv=1)

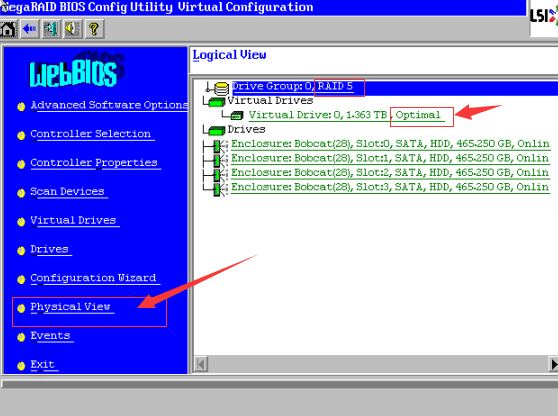

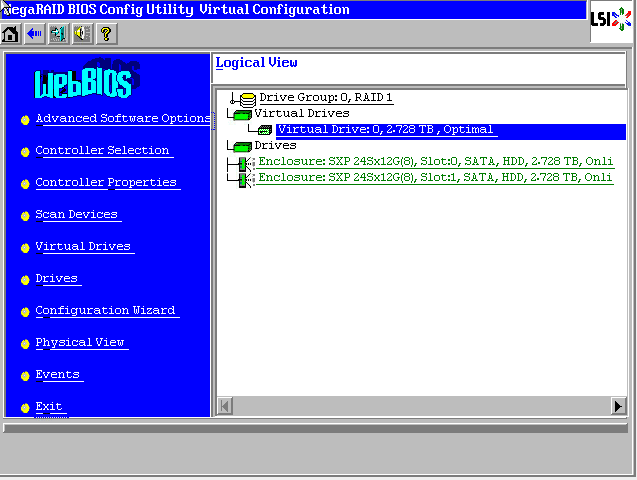

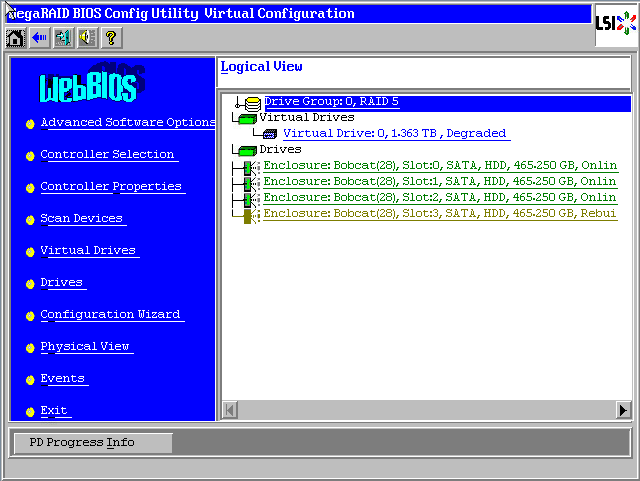

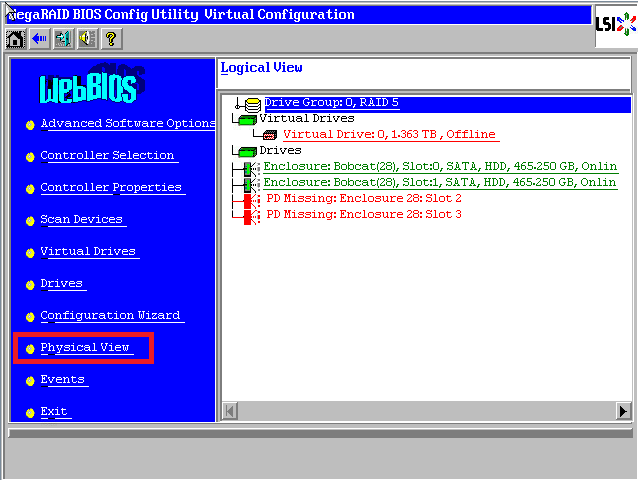

点击左侧的Logical View进行raid状态的查看。此时右侧显示raid状态为“Optimal”(即正常状态),raid类型为raid5。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH04.png&width=768&dpr=4&quality=100&sign=60d7d7e6&sv=1)
2.删除单个Raid阵列
当系统中已经创建了多个阵列后,如果只想删除一个阵列,可以依照以下操作进行。

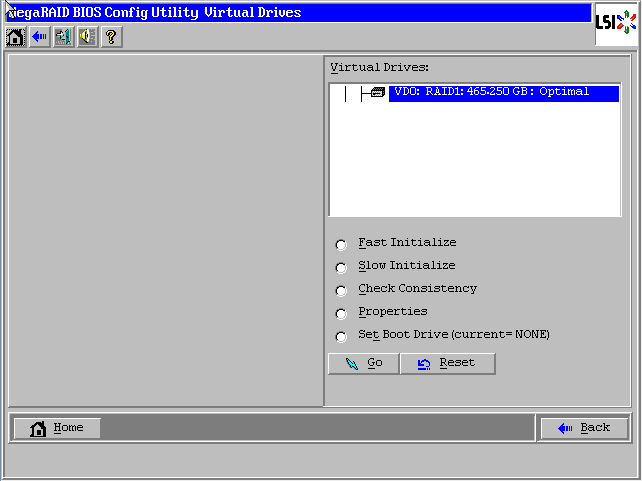

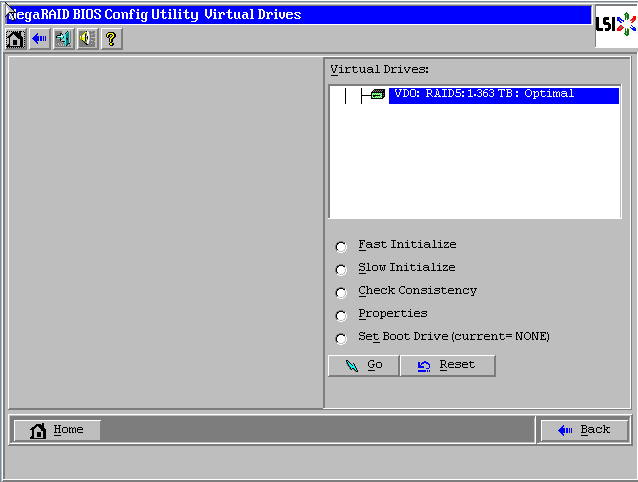

如下图所示,当前有一个阵列,选择左侧的“Virtual Drives”
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH05.png&width=768&dpr=4&quality=100&sign=9d8d4c5f&sv=1)

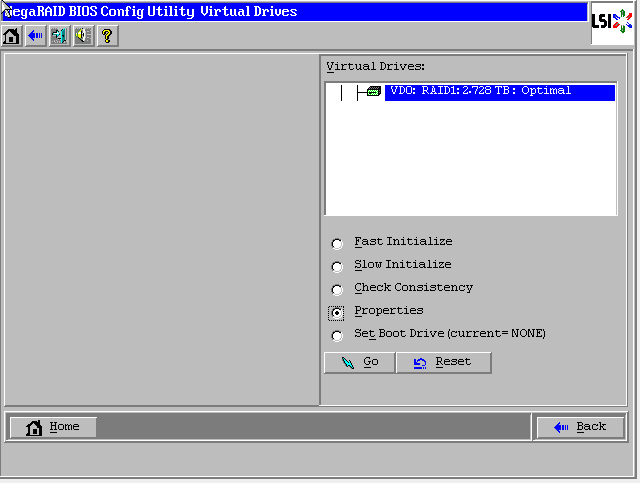

选择要删除的阵列,以及点选“Properties”,点击Go
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH06.png&width=768&dpr=4&quality=100&sign=f77e8508&sv=1)

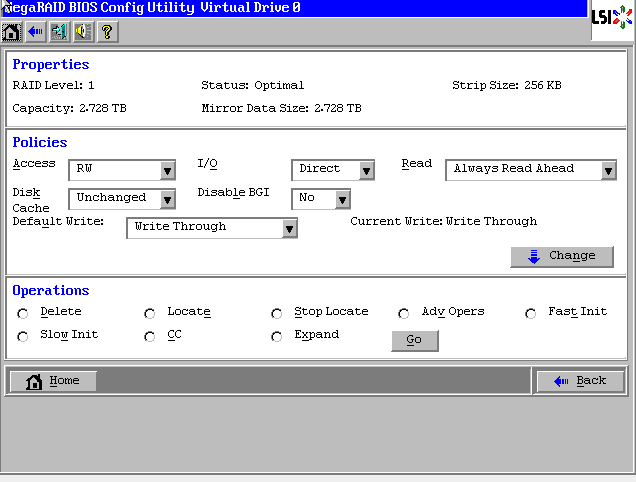

此处选择Operations里的“Delete”,点击Go
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH07.png&width=768&dpr=4&quality=100&sign=4e34be41&sv=1)
删除阵列后,数据会丢失,此处需要确认,是否继续删除,选择“Yes”
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH08.png&width=768&dpr=4&quality=100&sign=d25d3ce2&sv=1)
之后再检查raid配置,会发现当前raid已经删除。
3.删除所有Raid阵列
WebBIOS主页点击【Configuration Wizard】,打开配置向导

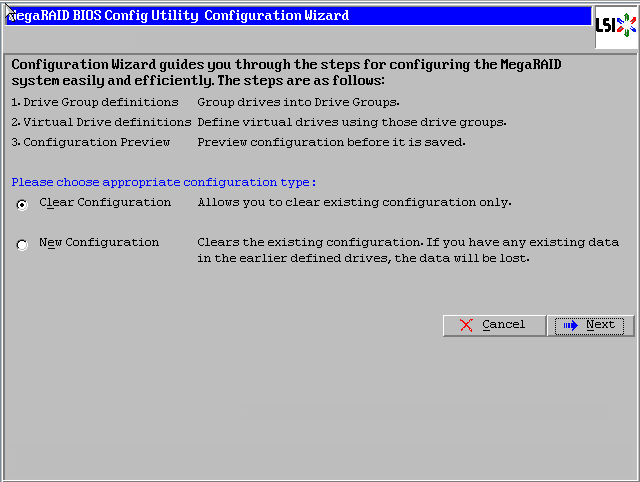

选择【Clear Configuration】,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH09.png&width=768&dpr=4&quality=100&sign=d53fc81b&sv=1)

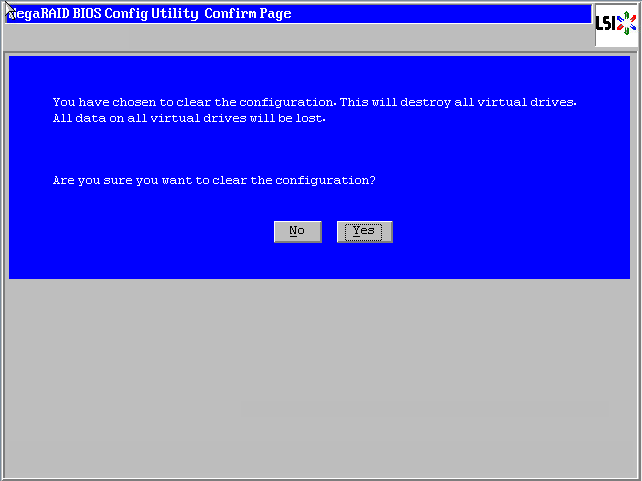

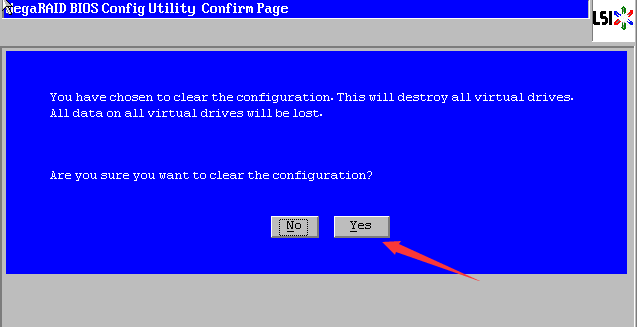

提示清除,选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH10-2.png&width=768&dpr=4&quality=100&sign=e938bfc8&sv=1)

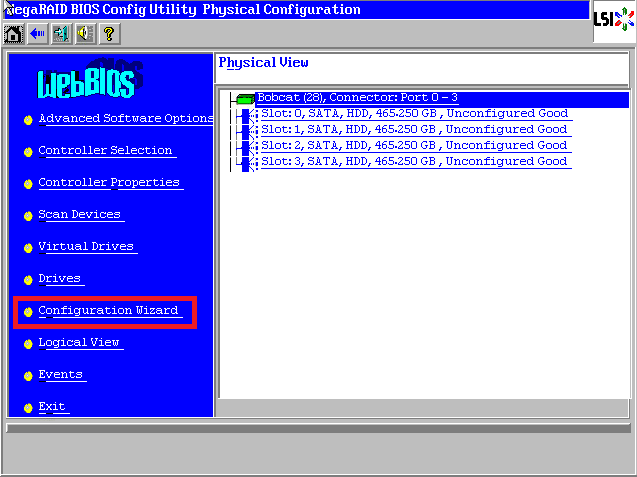

阵列删除成功!所有硬盘显示为蓝色unconfigured Good状态
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH11-1.png&width=768&dpr=4&quality=100&sign=5e0d6f12&sv=1)
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH12-1.png&width=768&dpr=4&quality=100&sign=f424a0f5&sv=1)
4.大存储下Raid配置建议
当存储大于2T且准备安装Window系统时,建议先配置一个较小的虚拟盘(VD),大约150G~250G,进行操作系统的安装。之后安装结束后,再配置另一个较大的虚拟盘(VD)。
可以参考视频如下:
(Lsi raid 1DG TO 2VD视频:http://pan.baidu.com/s/1bn1Z2IN )

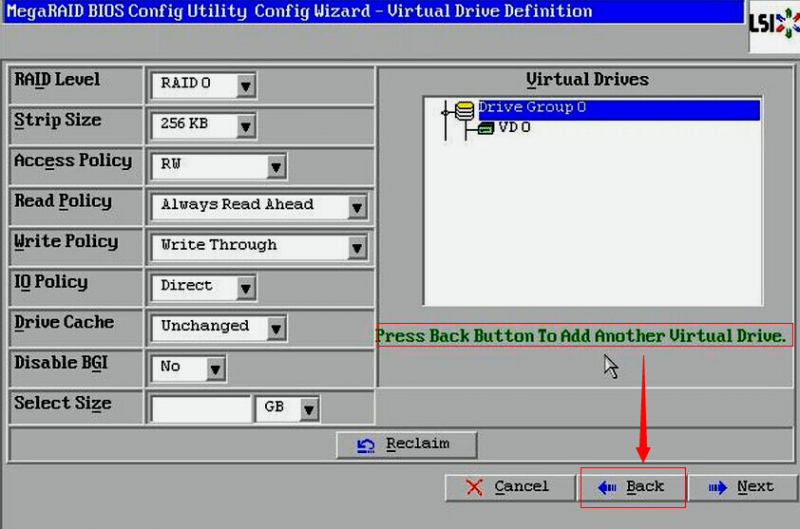

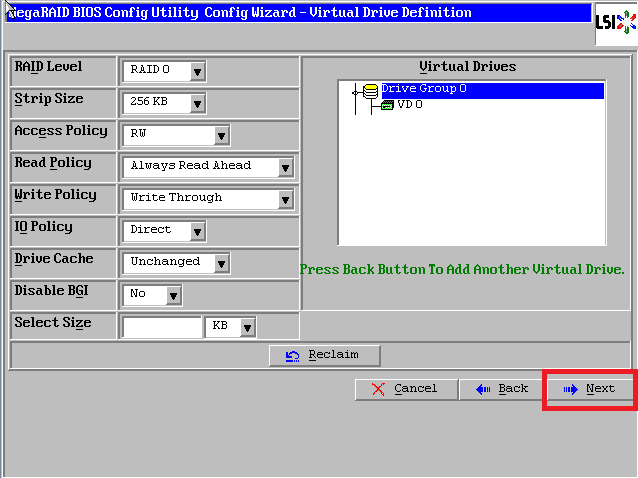

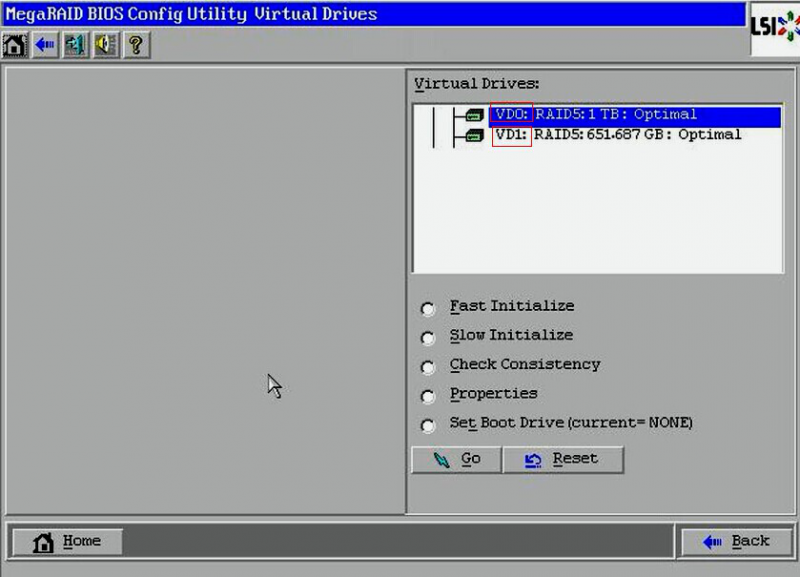

首先按正常配置把第一个VD创建分区完成到如下截图,可见右侧只有一个VD(注意要选择back噢)
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH13-800x529.png&width=768&dpr=4&quality=100&sign=a8de0823&sv=1)

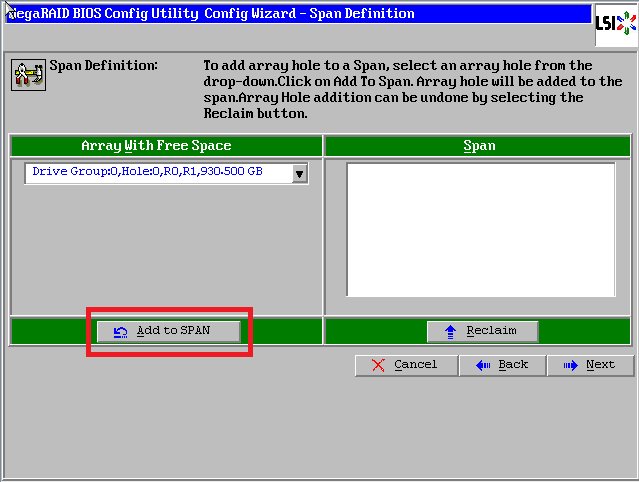

选择Add To Span
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH14-800x567.png&width=768&dpr=4&quality=100&sign=ee5127e2&sv=1)
点击“Next”
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH15-800x537.png&width=768&dpr=4&quality=100&sign=9471f4d4&sv=1)
此时选择“Next”
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH16-800x569.png&width=768&dpr=4&quality=100&sign=d62db26a&sv=1)
注意:update size是选择剩余容量,或者可以自行输入容量大小(注意不要大于剩余容量)
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH17-800x577.png&width=768&dpr=4&quality=100&sign=5b458f06&sv=1)
大功告成。
5.Raid5的配置
在WebBIOS主页点击【Configuration Wizard】,打开配置向导

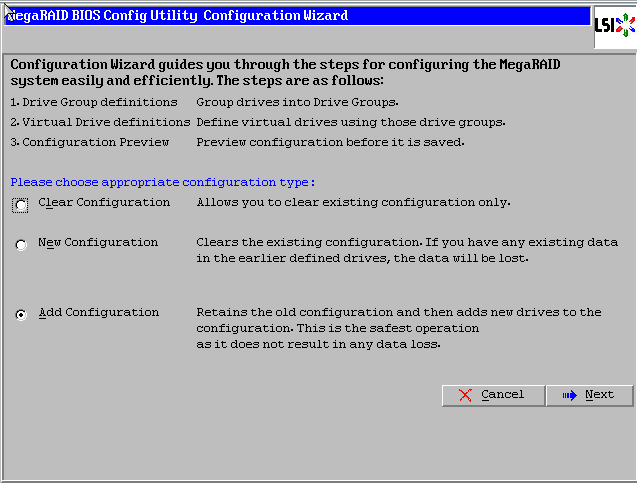

选择【Add Configuration】,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH18-5.png&width=768&dpr=4&quality=100&sign=767f776b&sv=1)

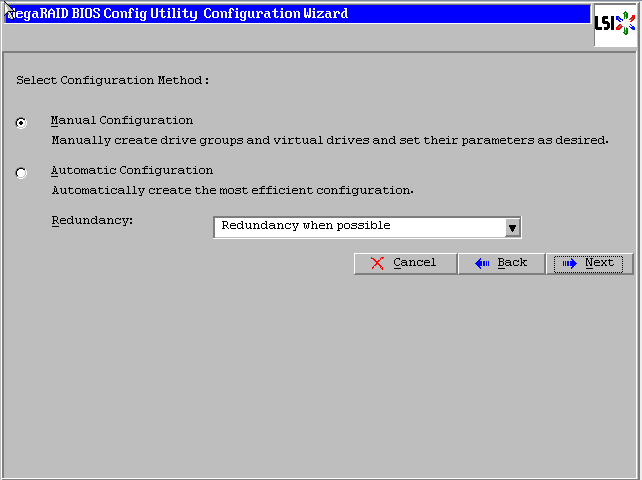

选择【Manual Configuration】,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH19-5.png&width=768&dpr=4&quality=100&sign=f800bc76&sv=1)

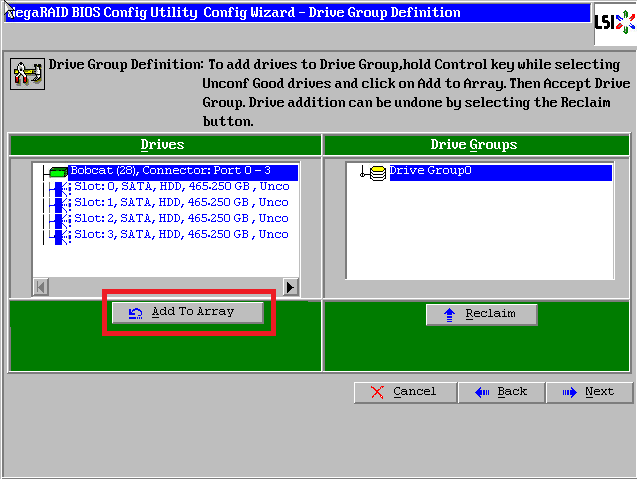

左侧方框内可以看到所有未使用的硬盘。我们选择全部(也可以逐个选择),然后点击下方的【Add to Array】将其加入到右侧方框内。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH20-5.png&width=768&dpr=4&quality=100&sign=67d0c1b6&sv=1)

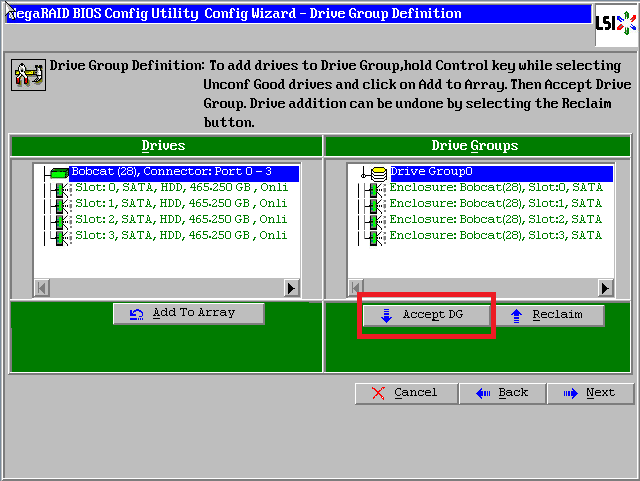

点击【Accept DG】,创建磁盘组
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH21-5.png&width=768&dpr=4&quality=100&sign=13feb7ab&sv=1)

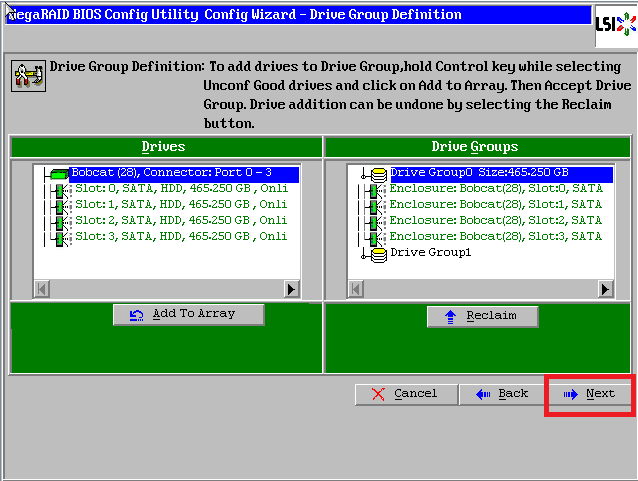

点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH23-5.png&width=768&dpr=4&quality=100&sign=5178d39&sv=1)

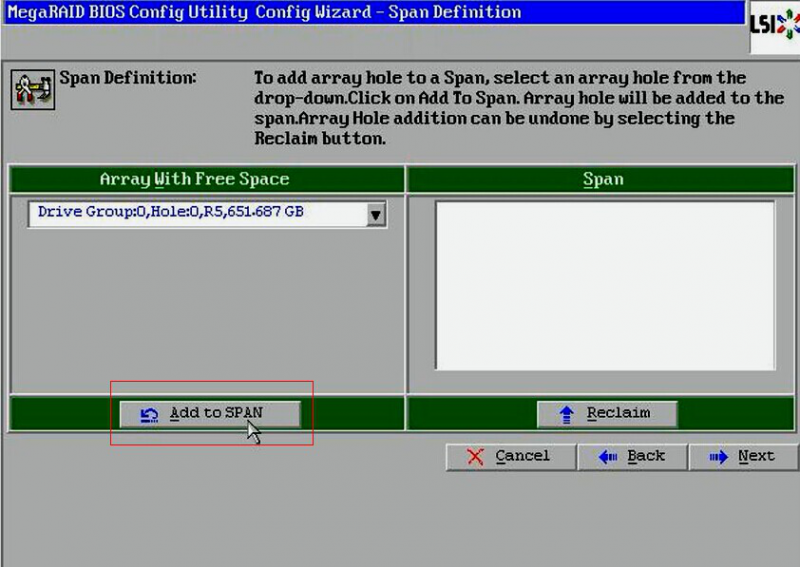

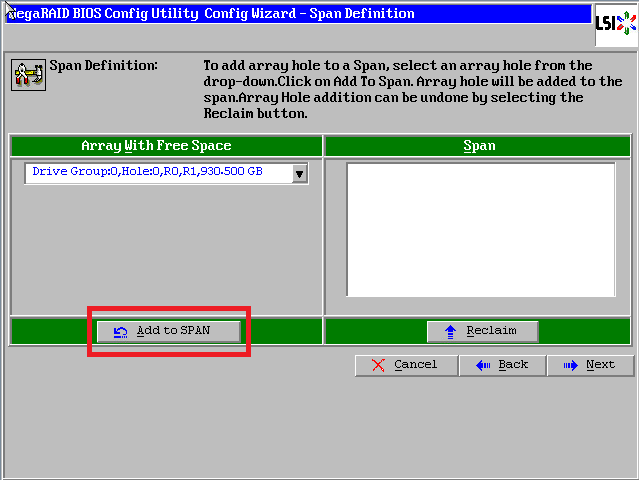

点击【Add to SPAN】,将刚才创建好的磁盘组加入到右侧方框内
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH23-5.png&width=768&dpr=4&quality=100&sign=5178d39&sv=1)

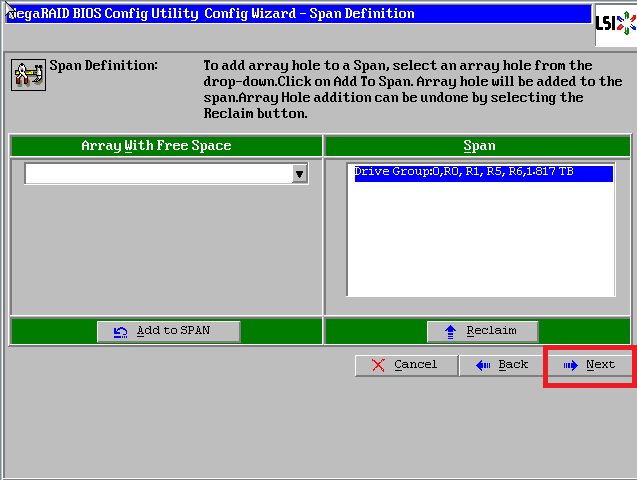

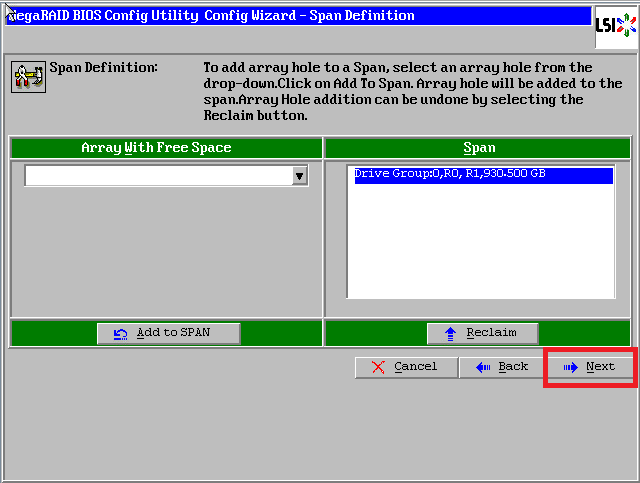

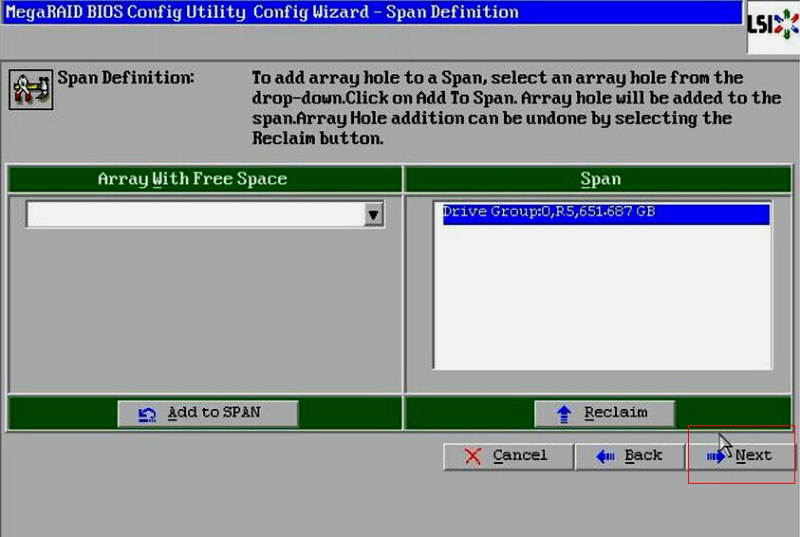

点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH24-5.png&width=768&dpr=4&quality=100&sign=aa610b92&sv=1)

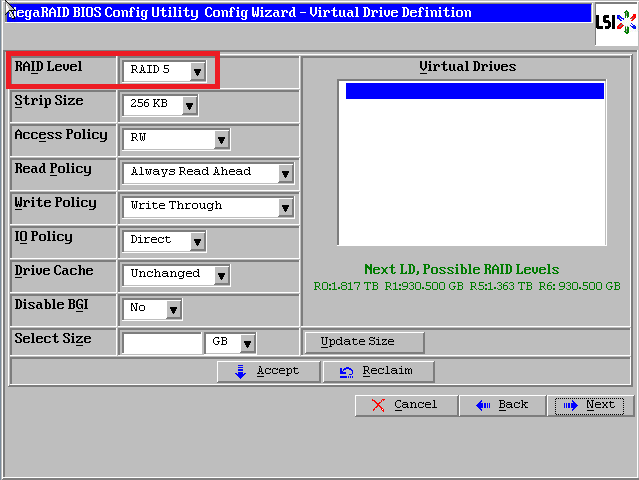

阵列参数配置:第一个参数“Raid Level”选择Raid5,其余保持默认
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH25-5.png&width=768&dpr=4&quality=100&sign=a2b64757&sv=1)

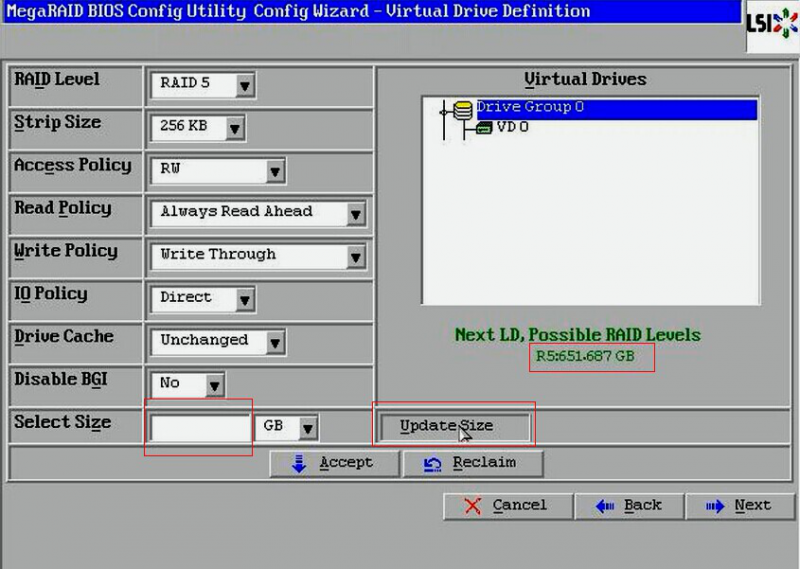

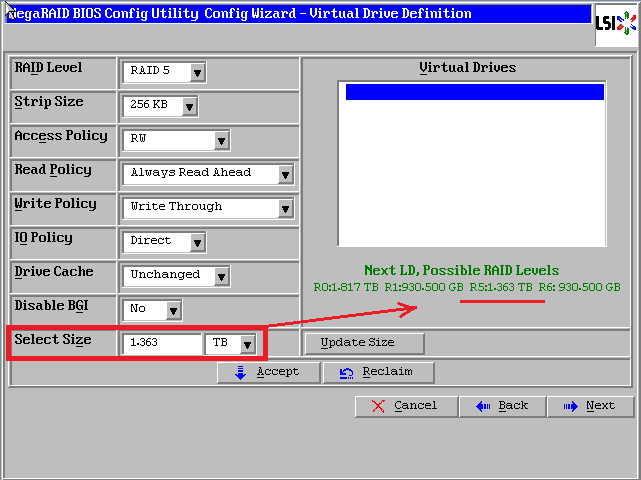

最后一个参数“Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R5代表做Raid5的最大容量),完成后点击【Accept】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH26-5.png&width=768&dpr=4&quality=100&sign=e4c128f8&sv=1)

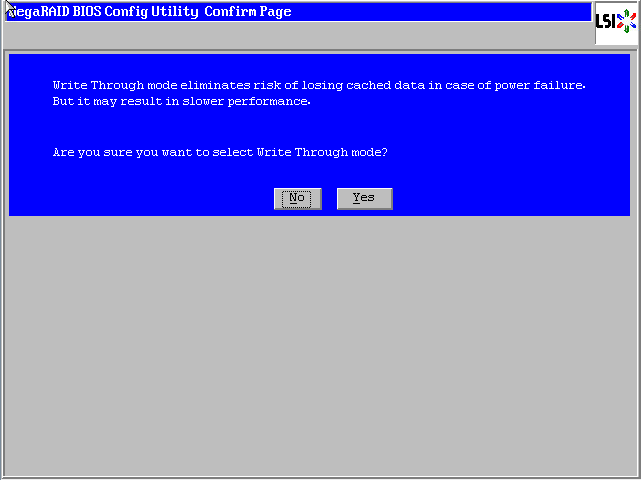

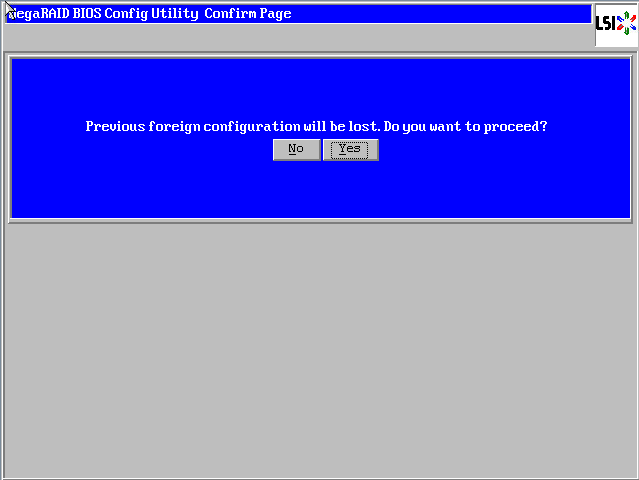

弹出的任何提示均选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH27-5.png&width=768&dpr=4&quality=100&sign=b39c0455&sv=1)
回到配置页面,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH28-5.png&width=768&dpr=4&quality=100&sign=d0c8dd9e&sv=1)

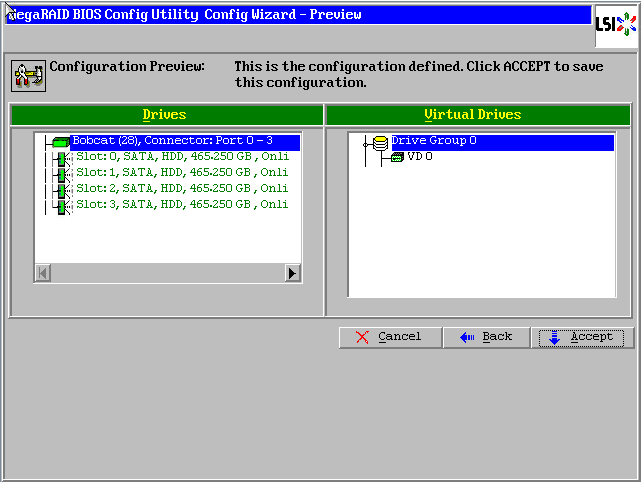

点击【Accept】配置完成!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH29-5.png&width=768&dpr=4&quality=100&sign=11a7bc93&sv=1)

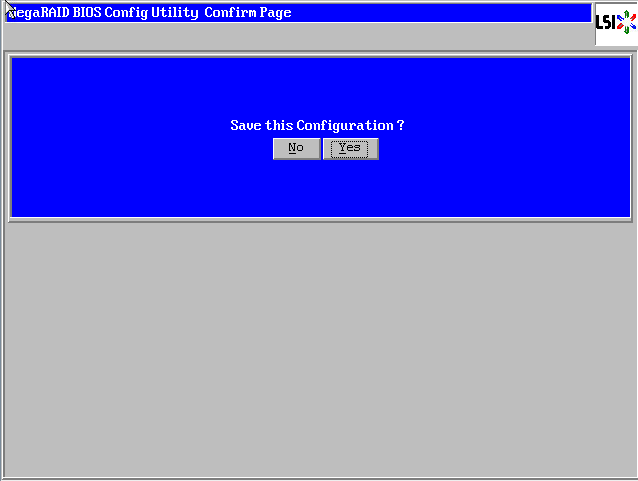

提示保存,选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH30-5.png&width=768&dpr=4&quality=100&sign=6b583edd&sv=1)

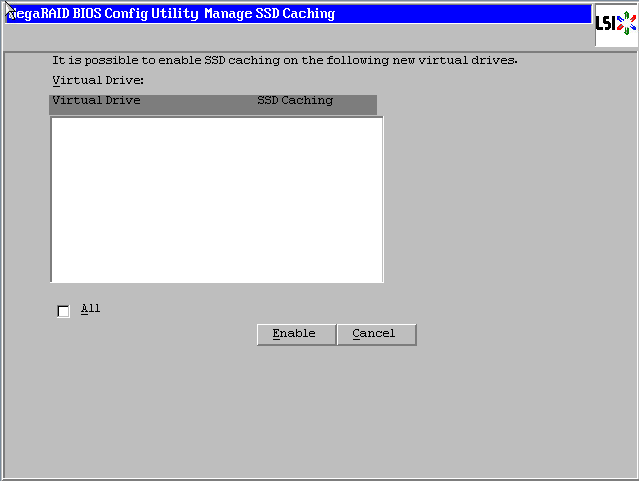

(依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH31-5.png&width=768&dpr=4&quality=100&sign=6ee4f040&sv=1)
提示初始化,选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH32-5.png&width=768&dpr=4&quality=100&sign=4e36d37f&sv=1)
正在初始化,能看到百分比进度条(速度较快,可能一闪而过)
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH33-5.png&width=768&dpr=4&quality=100&sign=4931e89a&sv=1)
初始化完成!点击【Home】返回首页
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH34-5.png&width=768&dpr=4&quality=100&sign=77454221&sv=1)
阵列配置完成!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH35-5.png&width=768&dpr=4&quality=100&sign=982b15e4&sv=1)
Raid5状态显示“Optimal”表示正常,Drives显示四块硬盘绿色Online正常
最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH36-5.png&width=768&dpr=4&quality=100&sign=1e19d73&sv=1)
6.Raid0的配置
Raid0的配置过程与Raid1大致相同,唯一不同是在选择Raid级别这一步选择Raid0即可。
具体步骤请参考下一节
友情提示:Raid0虽然可以大幅提高读写性能,但是有数据丢失风险,请您慎重考虑!
7.Raid1的配置
在WebBIOS主页点击【Configuration Wizard】,打开配置向导
选择【Add Configuration】,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH37x1m.png&width=768&dpr=4&quality=100&sign=ac05afc0&sv=1)
选择【Manual Configuration】,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH38x1m.png&width=768&dpr=4&quality=100&sign=dbab73bd&sv=1)
左侧方框内可以看到所有未使用的硬盘。因为要做Raid1,我们选择前两块,然后点击下方的【Add to Array】将其加入到右侧方框内。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH39x1m.png&width=768&dpr=4&quality=100&sign=3b92da16&sv=1)

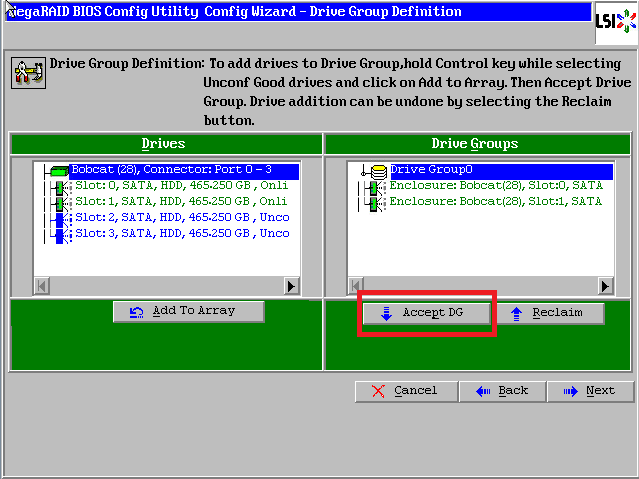

点击【Accept DG】,创建磁盘组
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH40x1m.png&width=768&dpr=4&quality=100&sign=60d1aed6&sv=1)
点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH41x1m.png&width=768&dpr=4&quality=100&sign=ec4d257d&sv=1)
点击【Add to SPAN】,将刚才创建好的磁盘组加入到右侧方框内
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH42x1m.png&width=768&dpr=4&quality=100&sign=e58f10f4&sv=1)
点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH43x1m.png&width=768&dpr=4&quality=100&sign=fce404d3&sv=1)

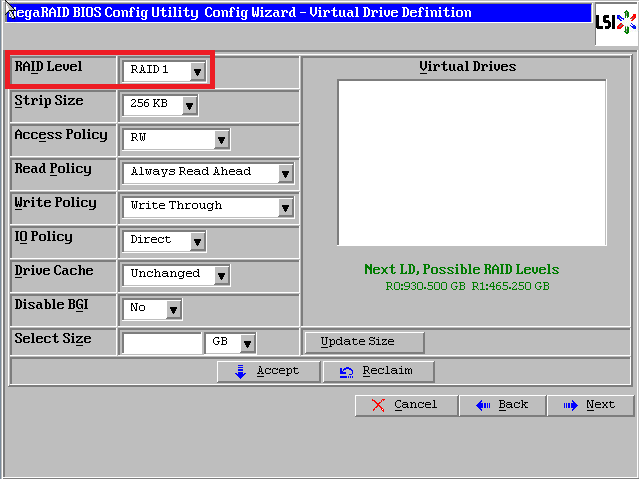

阵列参数配置:第一个参数“Raid Level”选择Raid1,其余保持默认
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH44x1m.png&width=768&dpr=4&quality=100&sign=58d3712a&sv=1)
最后一个参数“Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R0代表做Raid0最大容量,R1代表做Raid1最大容量),完成后点击【Accept】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH45x1m.png&width=768&dpr=4&quality=100&sign=f8de0301&sv=1)
弹出的任何提示均选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH46x1m.png&width=768&dpr=4&quality=100&sign=de7193f8&sv=1)
回到配置页面,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH47x1m.png&width=768&dpr=4&quality=100&sign=a6bc34a7&sv=1)

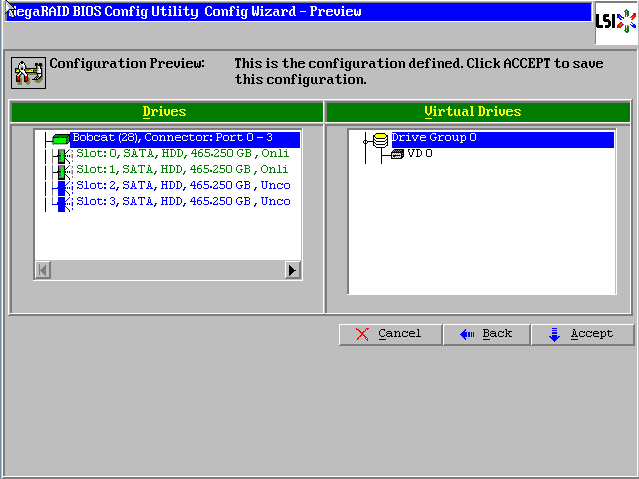

点击【Accept】配置完成!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH48x1m.png&width=768&dpr=4&quality=100&sign=f49bec9e&sv=1)
提示保存,选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH49x1m.png&width=768&dpr=4&quality=100&sign=c0793aa5&sv=1)
(依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH50x1m.png&width=768&dpr=4&quality=100&sign=785c1d43&sv=1)
提示初始化,选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH51x1m.png&width=768&dpr=4&quality=100&sign=85d33024&sv=1)
正在初始化,能看到百分比进度条(速度较快,可能一闪而过)
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH52x1m.png&width=768&dpr=4&quality=100&sign=de77fb2d&sv=1)
初始化完成!点击【Home】返回首页
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH53x1m.png&width=768&dpr=4&quality=100&sign=e0326006&sv=1)
阵列配置完成!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH54x1m.png&width=768&dpr=4&quality=100&sign=7f324f97&sv=1)

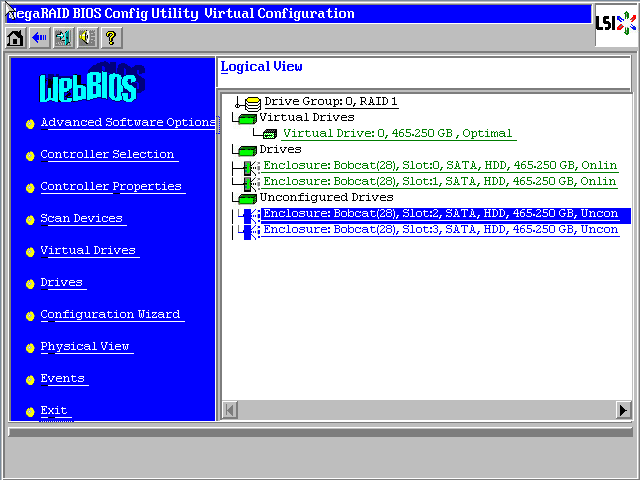

Raid1状态显示“Optimal”表示正常,Drives显示两块硬盘绿色Online正常,如果还有其它未使用的硬盘,会在unconfigured Drives下面蓝色显示。
未使用的硬盘可以继续创建阵列,也可以配置成热备盘。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH55x1m.png&width=768&dpr=4&quality=100&sign=cc20fea8&sv=1)
最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器!
8.Raid6的配置
在WebBIOS主页点击【Configuration Wizard】,打开配置向导
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH56x6m.png&width=768&dpr=4&quality=100&sign=c28f7a0c&sv=1)
选择【Add Configuration】,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH57x6m.png&width=768&dpr=4&quality=100&sign=6001e9ab&sv=1)
选择【Manual Configuration】,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH58x6m.png&width=768&dpr=4&quality=100&sign=299bffda&sv=1)
左侧方框内可以看到所有未使用的硬盘。我们选择全部(也可以逐个选择),然后点击下方的【Add to Array】将其加入到右侧方框内。
点击【Accept DG】,创建磁盘组
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH60x6m.png&width=768&dpr=4&quality=100&sign=5884e3c1&sv=1)
点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH61x6m.png&width=768&dpr=4&quality=100&sign=ee3baa8a&sv=1)
点击【Add to SPAN】,将刚才创建好的磁盘组加入到右侧方框内
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH62x6m.png&width=768&dpr=4&quality=100&sign=5a07f57&sv=1)
点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH63x6m.png&width=768&dpr=4&quality=100&sign=45fe1098&sv=1)

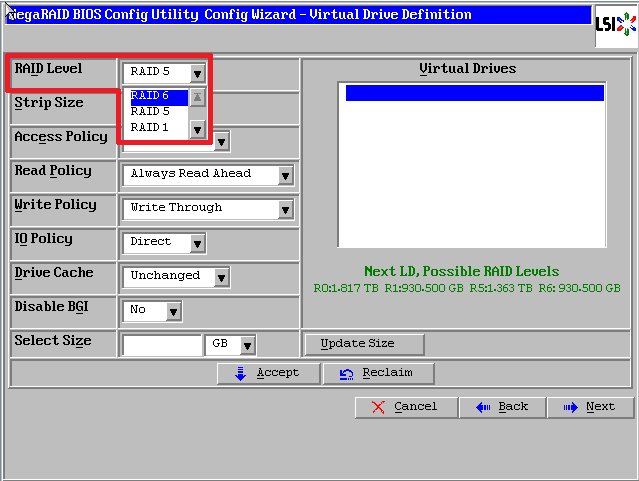

阵列参数配置:第一个参数“Raid Level”选择Raid6,其余保持默认
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH64x6m.png&width=768&dpr=4&quality=100&sign=578416cd&sv=1)
最后一个参数“Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R6代表做Raid6的最大容量),完成后点击【Accept】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH65x6m.png&width=768&dpr=4&quality=100&sign=d1ae5c56&sv=1)
弹出的任何提示均选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH66x6m.png&width=768&dpr=4&quality=100&sign=f6751723&sv=1)
回到配置页面,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH67x6m.png&width=768&dpr=4&quality=100&sign=3addd5a4&sv=1)
点击【Accept】配置完成!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH68x6m.png&width=768&dpr=4&quality=100&sign=b3b669d9&sv=1)
提示保存,选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH69x6m.png&width=768&dpr=4&quality=100&sign=6247cd02&sv=1)
(依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH70x6m.png&width=768&dpr=4&quality=100&sign=20b7ca54&sv=1)
提示初始化,选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH71x6m.png&width=768&dpr=4&quality=100&sign=97a5513&sv=1)
正在初始化,能看到百分比进度条(速度较快,可能一闪而过)
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH72x6m.png&width=768&dpr=4&quality=100&sign=ca27b106&sv=1)
初始化完成!点击【Home】返回首页
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH73x6m.png&width=768&dpr=4&quality=100&sign=14f71c7d&sv=1)
阵列配置完成!

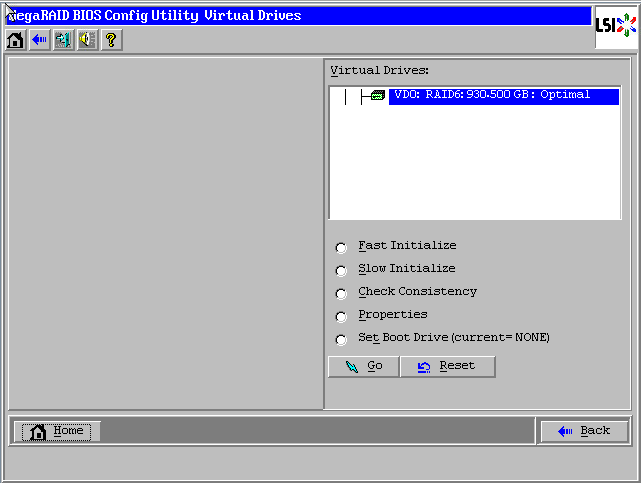

Raid6状态显示“Optimal”表示正常,Drives显示四块硬盘绿色Online正常
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH74x6m.png&width=768&dpr=4&quality=100&sign=b120fbc8&sv=1)
最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器!
9.Raid10的配置
在WebBIOS主页点击【Configuration Wizard】,打开配置向导
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH75xxm.png&width=768&dpr=4&quality=100&sign=c2540435&sv=1)
选择【Add Configuration】,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH76xxm.png&width=768&dpr=4&quality=100&sign=edf0920c&sv=1)
选择【Manual Configuration】,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH77xxm.png&width=768&dpr=4&quality=100&sign=281be1cb&sv=1)

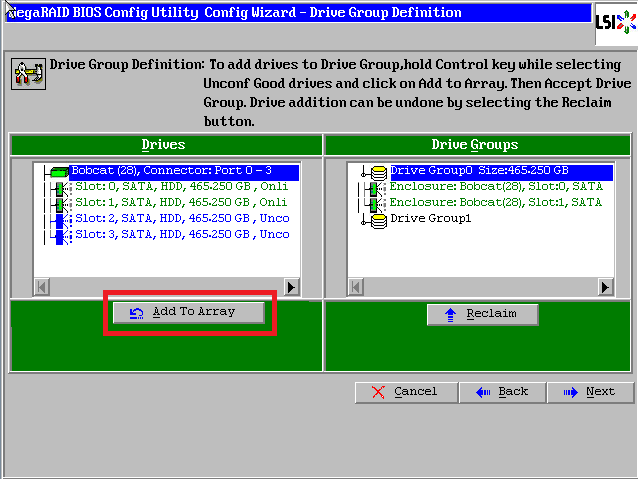

左侧方框内可以看到所有未使用的硬盘。因为要做Raid10,我们先选择前两块,然后点击下方的【Add to Array】将其加入到右侧方框内。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH78xxm.png&width=768&dpr=4&quality=100&sign=a062869a&sv=1)
点击【Accept DG】,创建第一个磁盘组:Drive Group0
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH79xxm.png&width=768&dpr=4&quality=100&sign=40290df1&sv=1)
然后再选择后两块硬盘,也点击下方的【Add to Array】将其加入到右侧方框内
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH80xxm.png&width=768&dpr=4&quality=100&sign=242c29c1&sv=1)

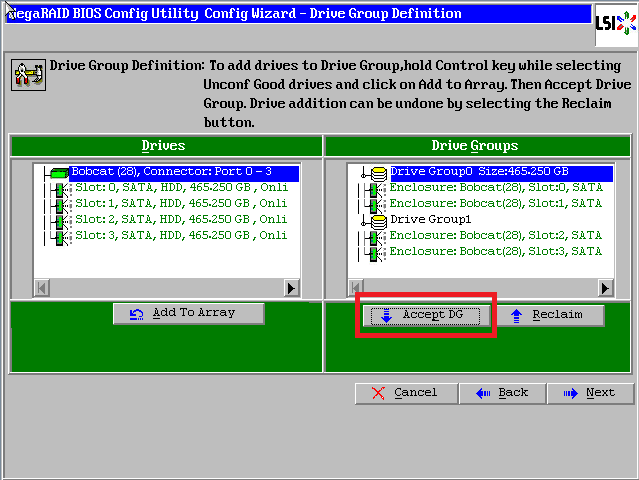

点击【Accept DG】,创建第二个磁盘组:Drive Group1
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH81xxm.png&width=768&dpr=4&quality=100&sign=9b7adc2a&sv=1)

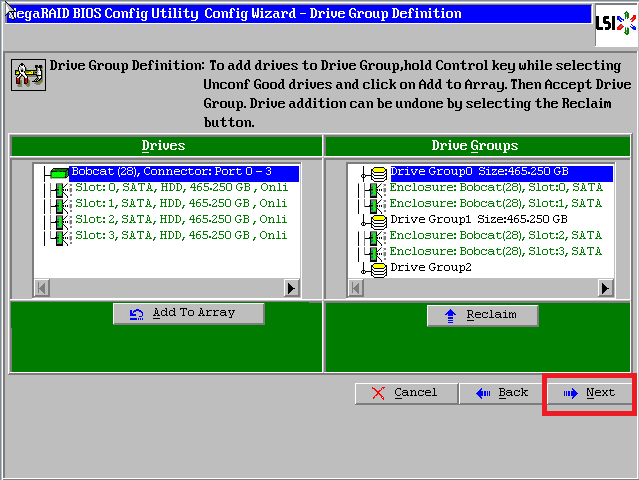

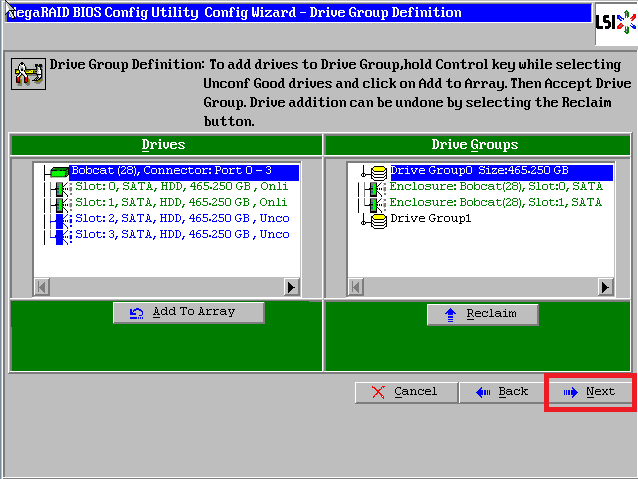

点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH82xxm.png&width=768&dpr=4&quality=100&sign=ec665997&sv=1)

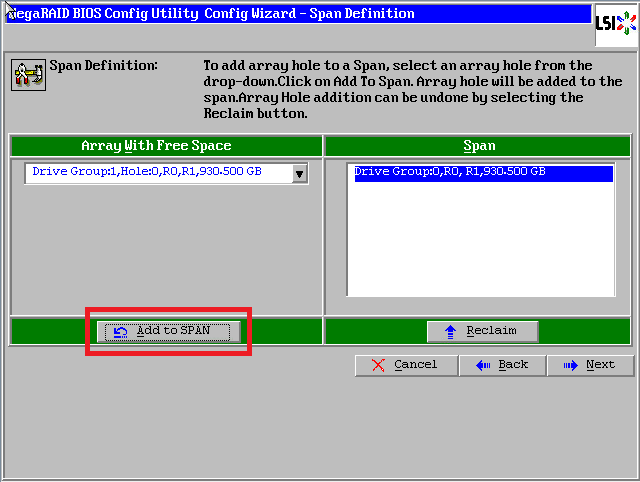

点击【Add to SPAN】,将刚才创建好的两个磁盘组分别加入到右侧方框内
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH83xxm.png&width=768&dpr=4&quality=100&sign=38cb9008&sv=1)

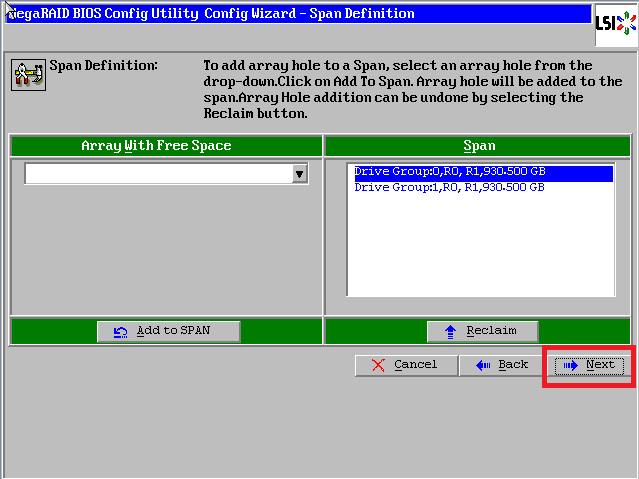

将第二个磁盘组也添加过来
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH84xxm.png&width=768&dpr=4&quality=100&sign=c4a5dbad&sv=1)

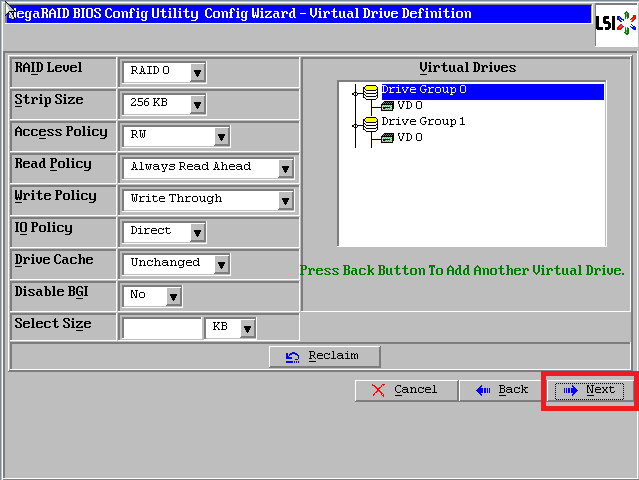

点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH85xxm.png&width=768&dpr=4&quality=100&sign=ae12fae6&sv=1)

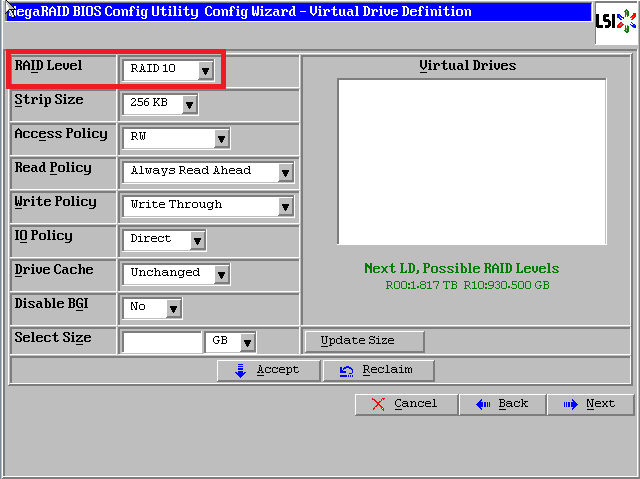

阵列参数配置:第一个参数“Raid Level”选择Raid10,其余保持默认
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH86xxm.png&width=768&dpr=4&quality=100&sign=5e89fdc3&sv=1)
最后一个参数“Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R10代表做Raid10的最大容量),完成后点击【Accept】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH87xxm.png&width=768&dpr=4&quality=100&sign=f125ec04&sv=1)
弹出的任何提示均选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH88xxm.png&width=768&dpr=4&quality=100&sign=50c19039&sv=1)
回到配置页面,点击【Next】下一步
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH89xxm.png&width=768&dpr=4&quality=100&sign=a195a622&sv=1)

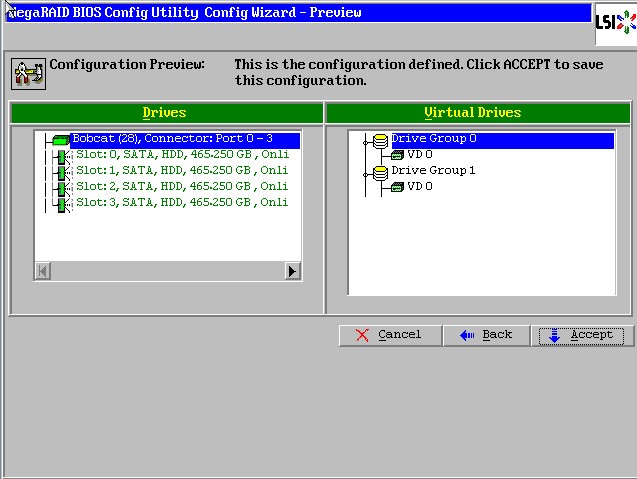

点击【Accept】配置完成!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH90xxm.png&width=768&dpr=4&quality=100&sign=c786fd38&sv=1)
提示保存,选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH91xxm.png&width=768&dpr=4&quality=100&sign=eb159207&sv=1)
(依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH92xxm.png&width=768&dpr=4&quality=100&sign=c8f9949a&sv=1)
提示初始化,选择【yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH93xxm.png&width=768&dpr=4&quality=100&sign=68c01bf1&sv=1)
正在初始化,能看到百分比进度条(速度较快,可能一闪而过)
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH94xxm.png&width=768&dpr=4&quality=100&sign=b13dd134&sv=1)
初始化完成!点击【Home】返回首页
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH95xxm.png&width=768&dpr=4&quality=100&sign=cf845733&sv=1)

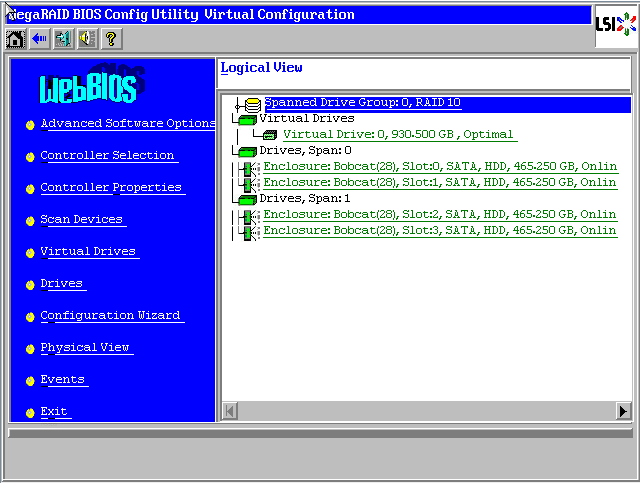

阵列配置完成!Raid10状态显示“Optimal”表示正常,所有硬盘绿色Online正常。最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器
!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2FH96xxm.png&width=768&dpr=4&quality=100&sign=12478e96&sv=1)
10.热备盘(Hotspare)配置
热备盘的作用是如果阵列中有硬盘发生故障,热备盘可以立即顶替,及时将阵列恢复为正常状态。热备盘的配置非常简单,做完阵列后,未使用的硬盘会在WebBIOS中显示为蓝色unconfigured状态,选中该硬盘进入属性页面。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh001hs.png&width=768&dpr=4&quality=100&sign=bbf9c0ba&sv=1)

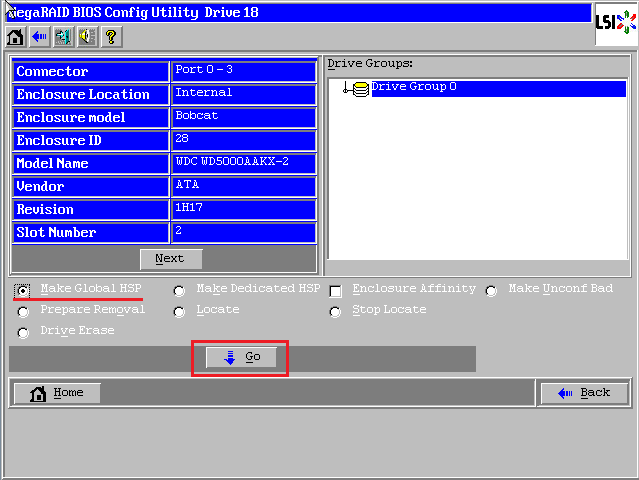

选择【Make Global HSP】,点击【GO】执行 ( 此处可以创建两种热备,分别是全局热备Global HSP和专用热备,建议选择全局热备即可 )
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh002hs.png&width=768&dpr=4&quality=100&sign=89a4406d&sv=1)

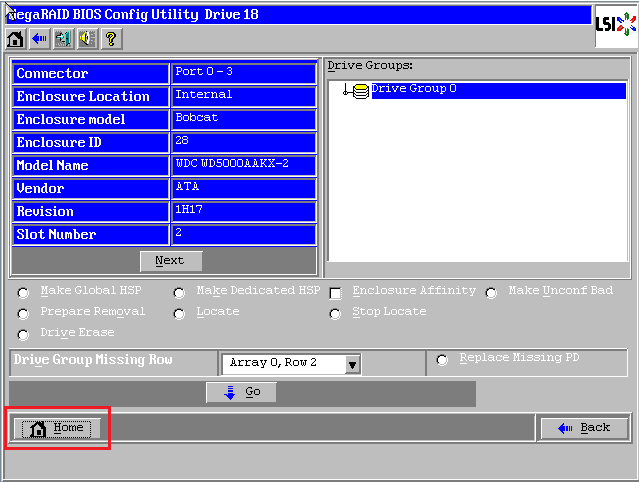

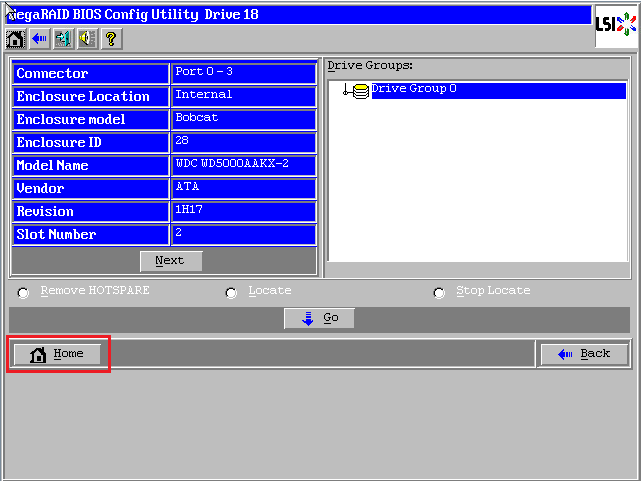

配置完成!点击【Home】返回首页
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh003hs.png&width=768&dpr=4&quality=100&sign=8238fcbc&sv=1)

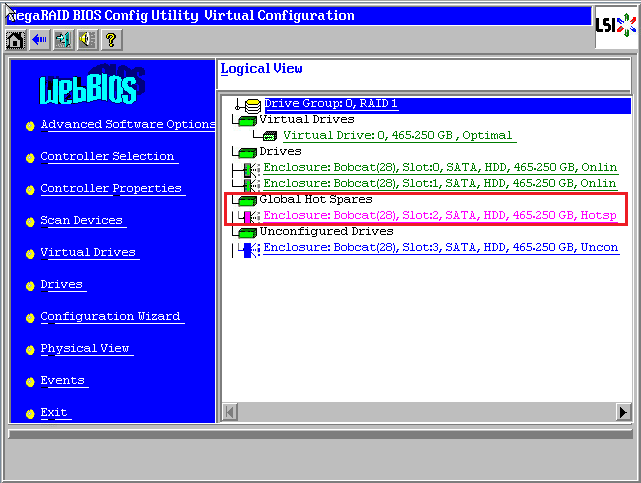

热备盘显示为粉色Hotspare状态
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh004hs.png&width=768&dpr=4&quality=100&sign=bff68f07&sv=1)
11.控制器属性介绍
点击主界面左侧的“Controller Properties”选项,可以对控制器属性进行查看和更改。
如下是控制器选项的第一个页面,点击“Next”可以进入下一个页面。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh005hs.png&width=768&dpr=4&quality=100&sign=fef7ae36&sv=1)
比较重要的是版本和温度等信息,点击“Next”进入下个页面
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh006hs.png&width=768&dpr=4&quality=100&sign=d034f709&sv=1)
点击“Next”进入配置界面
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh007hs.png&width=768&dpr=4&quality=100&sign=1b701698&sv=1)
这个界面中比较常用的是:
Alarm Control:可以配置raid卡的告警声音,Enable是正常告警,Disable是不告警,Silence是本次不告警
点击“Next”进入下一个配置界面
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh008hs.png&width=768&dpr=4&quality=100&sign=b378cf93&sv=1)

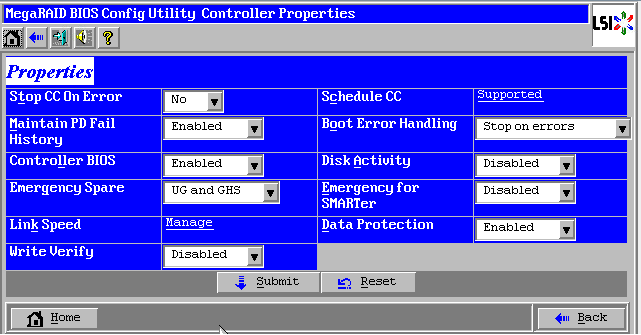

比较常用的是:
Emergency Spare:即未配置热备盘时,如果配置了这个选项,则UG也会自动当成是备份盘
点击“Submit”,则会进行配置变更的保存。
二、常见问题处理
重要提示:服务器通过Raid技术可以有效增强数据的安全性,但是不代表做了Raid就永远不会出问题,所以数据还是要经常备份的!
一般我们最常遇到的问题就是有硬盘亮红灯了,有些时候还会有报警声。但是请不要担心,硬盘亮红灯不代表硬盘一定有故障,而是硬盘离线了。那么哪些情况会导致硬盘亮红灯呢? 1、人为拔插过硬盘 2、硬盘没有插到位,接触不良 3、意外停电,影响了阵列信息 4、硬盘发生逻辑上的I/O错误 5、硬盘本身故障
如果您是新机器,硬盘亮红灯大多是因为物流等原因,可能某块硬盘没有插到位,接触不良;如果已经使用了一段时间,大多是因为硬盘发生了逻辑上的I/O错误,因为做了Raid以后,需要多块硬盘协同工作,不仅要把文件打碎,还要一起计算校验值,如果在某一块硬盘上计算错误,可能会导致硬盘被踢出阵列,同时亮红灯报警。如果服务器灰尘较多,容易积蓄静电,也会增加硬盘出错的概率。
下面列举了几个最常见的故障现象,请仔细阅读本手册,5-10分钟即可解决问题!
1.一块硬盘显示红色Offline(或者Failed)
进入WebBIOS主页,发现一块硬盘显示红色Offline状态,同时阵列降级变成了蓝色Degraded状态,此时数据还是可用的,选中红色硬盘进入属性页面。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh009fm.png&width=768&dpr=4&quality=100&sign=b648991e&sv=1)

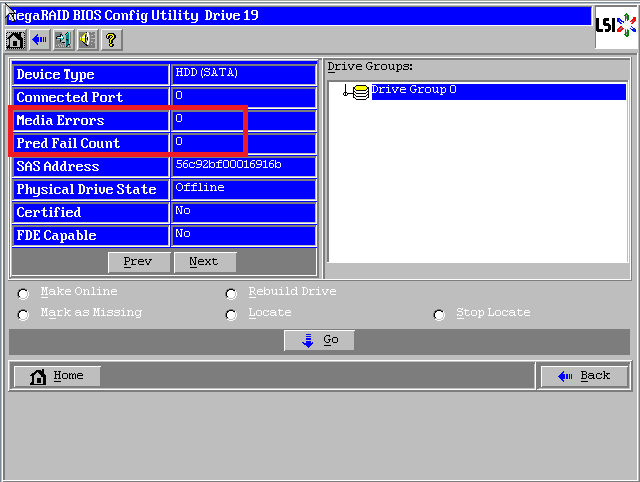

在属性列表中找到“Media Error”和“Pred Fail Count”两项(如果找不到请点击【Next】翻页),两项都是零,说明硬盘无故障,可以放心使用!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh010fm.png&width=768&dpr=4&quality=100&sign=acb1c30c&sv=1)

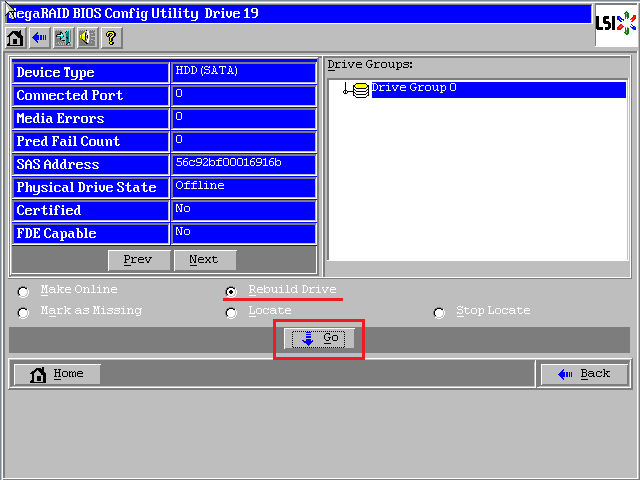

选择【Rebuild Drive】,点击【GO】执行
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh011fm.png&width=768&dpr=4&quality=100&sign=3b5e81e1&sv=1)

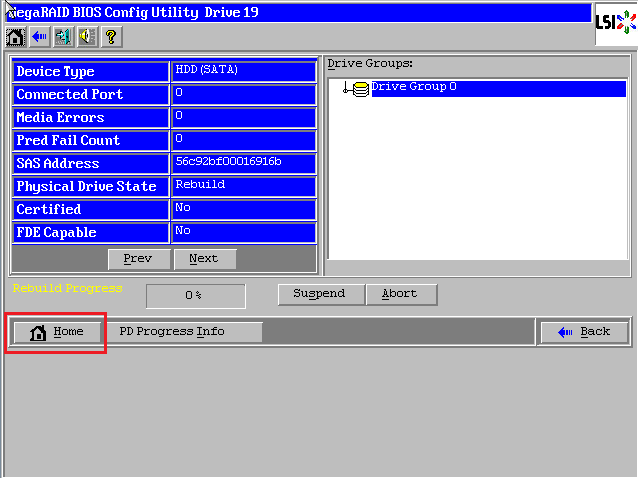

阵列开始同步,能看到百分比进度条,点击【Home】返回首页
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh012fm.png&width=768&dpr=4&quality=100&sign=d5b4421a&sv=1)
报错硬盘现在变成了褐色Rebuild状态。如果您着急使用,请点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器,同步过程可以后台进行。我们建议等同步完成再使用,继续查看同步进度请点击左下角【PD Progress Info】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh013fm.png&width=768&dpr=4&quality=100&sign=c8c5ab9f&sv=1)

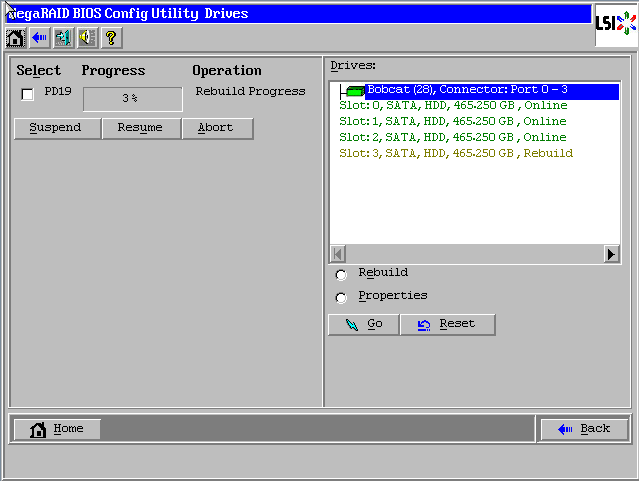

查看同步进度
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh014fm.png&width=768&dpr=4&quality=100&sign=2d94bb50&sv=1)
2.一块硬盘显示红色PD Missing

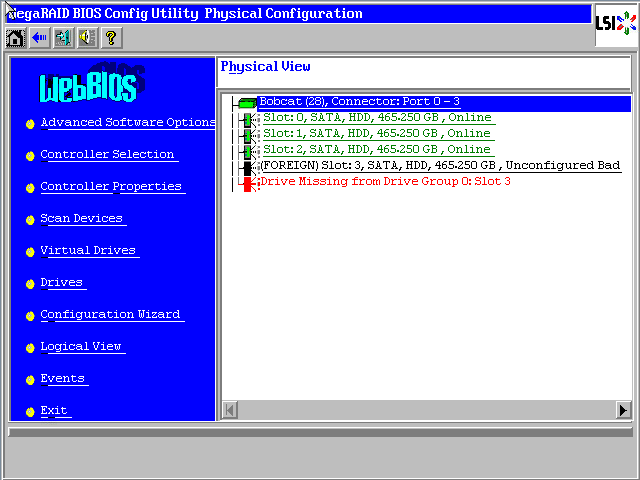

进入WebBIOS主页,发现一块硬盘显示红色PD Missing状态,同时阵列降级变成了蓝色Degraded状态,此时数据还是可用的,点击【Physical View】进入物理视图。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh015fm.png&width=768&dpr=4&quality=100&sign=9649ca45&sv=1)
发现一块黑色硬盘显示Foreign Unconfigured Bad状态,选中该硬盘进入属性页面
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh016fm.png&width=768&dpr=4&quality=100&sign=4813347e&sv=1)

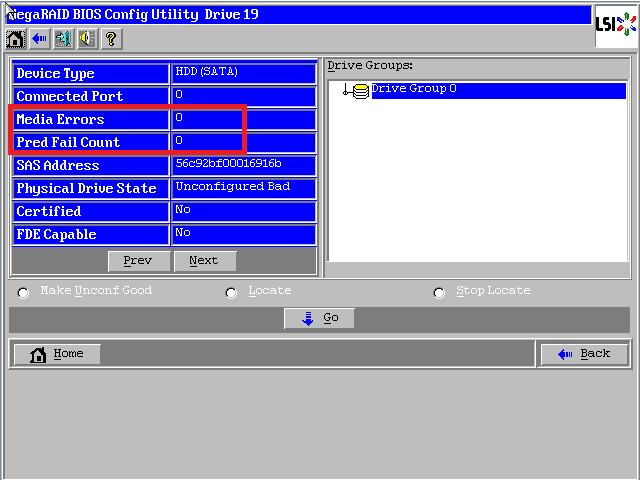

在属性列表中找到“Media Error”和“Pred Fail Count”两项(如果找不到请点击【Next】翻页),两项都是零,说明硬盘无故障,可以放心使用!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh017fm.png&width=768&dpr=4&quality=100&sign=ccf20203&sv=1)
至此,下面有两种处理办法,都可以解决此问题。(2.2.1和2.2.2任选其一)
方法1:Clear Foreign Configuration

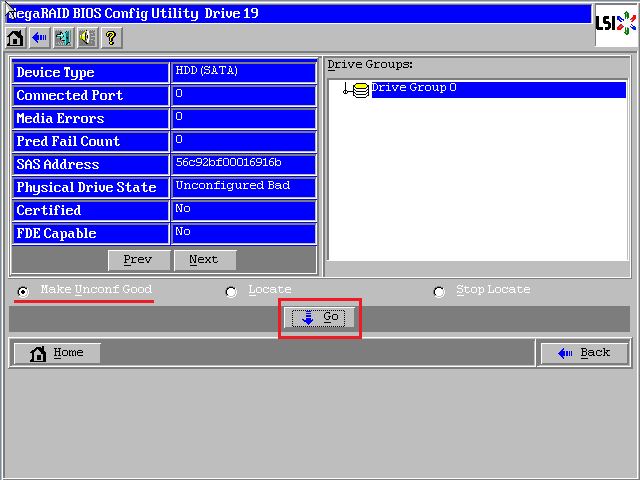

选择【Make Unconf Good】,点击【GO】执行
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh018fm.png&width=768&dpr=4&quality=100&sign=3790e084&sv=1)
点击【Home】返回首页
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh019fm.png&width=768&dpr=4&quality=100&sign=a3ad6ab9&sv=1)
出现一块蓝色硬盘显示Foreign Unconfigured Good状态,点击【Scan Devices】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh020fm.png&width=768&dpr=4&quality=100&sign=3a54c6d5&sv=1)

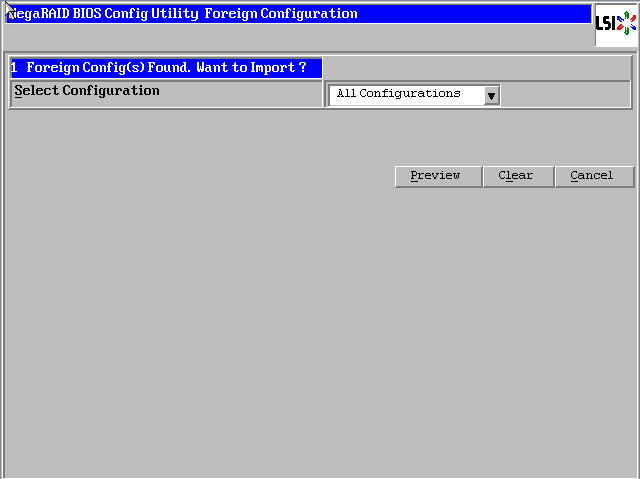

提示发现外来配置信息,选择【Clear】清除
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh021fm.png&width=768&dpr=4&quality=100&sign=b4514ba0&sv=1)
提示清除,选择【Yes】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh022fm.png&width=768&dpr=4&quality=100&sign=71106393&sv=1)
回到WebBIOS主页,报错硬盘现在变成了褐色Rebuild状态。如果您着急使用,请点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器,同步过程可以后台进行。我们建议等同步完成再使用,查看同步进度请点击左下角【PD Progress Info】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh023fm.png&width=768&dpr=4&quality=100&sign=f52930ce&sv=1)
查看同步进度
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh024fm.png&width=768&dpr=4&quality=100&sign=ffe948f1&sv=1)
方法2:Replace Missing PD
选择【Make Unconf Good】,点击【GO】执行
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh025fm.png&width=768&dpr=4&quality=100&sign=1495cf9c&sv=1)

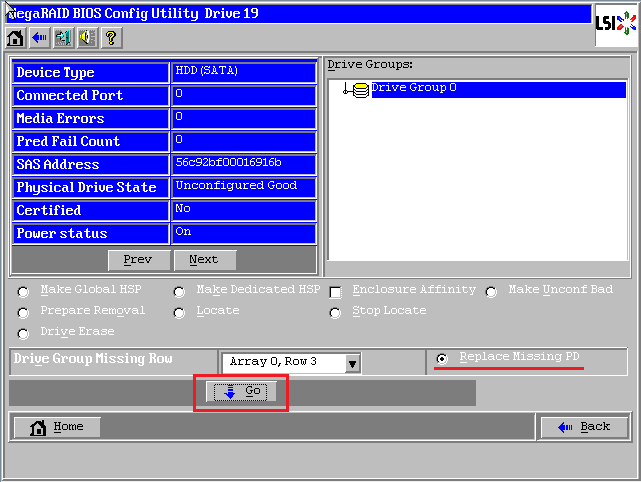

选择【Replace Missing PD】,点击【GO】执行
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh026fm.png&width=768&dpr=4&quality=100&sign=104feb6f&sv=1)
选择【Rebuild Drive】,点击【GO】执行
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh027fm.png&width=768&dpr=4&quality=100&sign=1de240aa&sv=1)
阵列开始同步,能看到百分比进度条,点击【Home】返回首页
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh028fm.png&width=768&dpr=4&quality=100&sign=f03e3f4d&sv=1)
报错硬盘现在变成了褐色Rebuild状态。如果您着急使用,请点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器,同步过程可以后台进行。我们建议等同步完成再使用,继续查看同步进度请点击左下角【PD Progress Info】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh029fm.png&width=768&dpr=4&quality=100&sign=1149198&sv=1)
查看同步进度
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh030fm.png&width=768&dpr=4&quality=100&sign=ed338ade&sv=1)
3.多块硬盘显示红色PD Missing
进入WebBIOS主页,发现多块硬盘显示红色PD Missing状态,阵列已经挂掉变成了红色Offline状态,此时数据已经不可用,点击【Physical View】进入物理视图。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh031fm.png&width=768&dpr=4&quality=100&sign=3902fee3&sv=1)

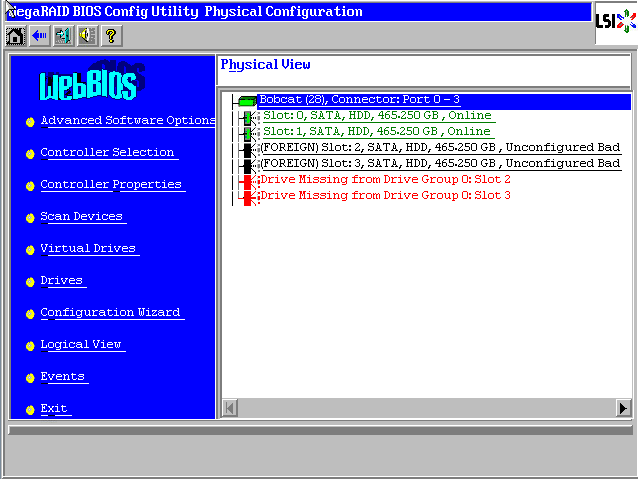

发现两块黑色硬盘显示Foreign Unconfigured Bad状态,选中一块硬盘进入属性页面
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh032fm.png&width=768&dpr=4&quality=100&sign=d684a330&sv=1)
在属性列表中找到“Media Error”和“Pred Fail Count”两项(如果找不到请点击【Next】翻页),两项都是零,说明硬盘无故障,可以放心使用!
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh033fm.png&width=768&dpr=4&quality=100&sign=f55626a5&sv=1)
选择【Make Unconf Good】,点击【GO】执行
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh034fm.png&width=768&dpr=4&quality=100&sign=826c3a7a&sv=1)
点击【Home】返回首页
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh035fm.png&width=768&dpr=4&quality=100&sign=a6188a7f&sv=1)
已经有一块硬盘变成蓝色Foreign Unconfigured Good状态,同理操作另外一块
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh036fm.png&width=768&dpr=4&quality=100&sign=857339ec&sv=1)

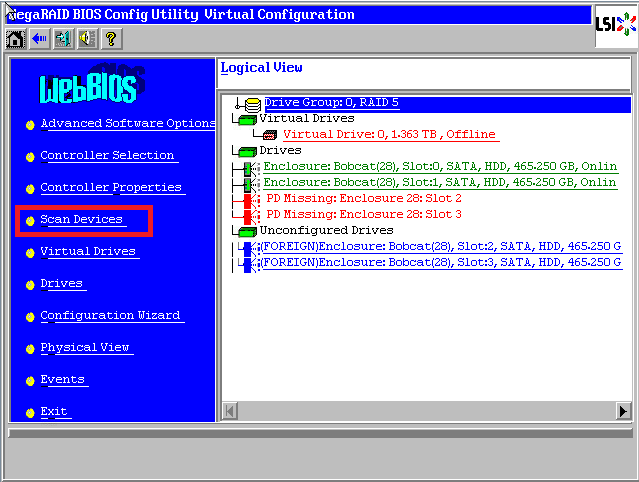

两块硬盘都变成了蓝色Foreign Unconfigured Good状态,点击【Scan Devices】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh037fm.png&width=768&dpr=4&quality=100&sign=139b64c1&sv=1)
提示发现外来配置信息,选择【Preview】预览
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh038fm.png&width=768&dpr=4&quality=100&sign=6a6884d6&sv=1)

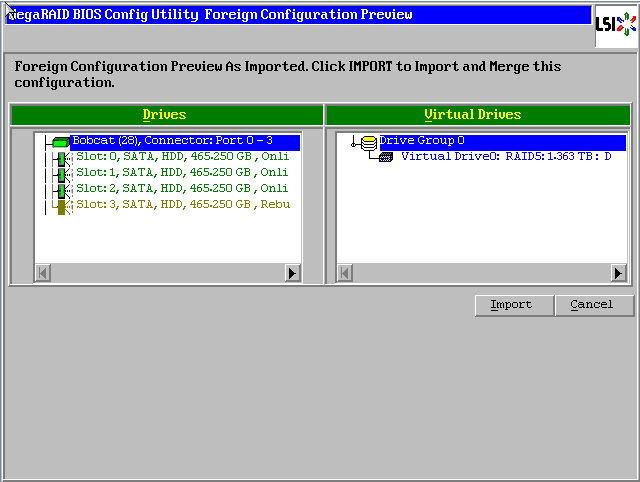

可以看到故障发生前的阵列状态,除了第四块硬盘,其余都是绿色Online正常状态,阵列也恢复为蓝色Degraded(降级状态,此时数据已经恢复可用),点击【Import】导入配置。
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh039fm.png&width=768&dpr=4&quality=100&sign=f041e31b&sv=1)
回到WebBIOS主页,阵列不再是红色Offline损坏状态,第四块硬盘褐色Rebuild状态表示正在恢复阵列至正常状态。请点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器,顺利的话系统可以正常启动!修复过程可以后台进行。您也可以等待修复完成后在使用,查看同步进度请点击左下角【PD Progress Info】
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh040fm.png&width=768&dpr=4&quality=100&sign=8881cd7f&sv=1)
查看同步进度
![](https://docs.chjina.com/~gitbook/image?url=https%3A%2F%2Fpic.chjina.com%2F2022%2F11%2F10%2Fh041fm.png&width=768&dpr=4&quality=100&sign=64d57d7a&sv=1)
引用
最后更新于
